设置垂直布局
本文介绍如何设置垂直布局，并介绍垂直布局下用户视频画面的布局效果。
设置垂直布局
垂直布局是转码推流时用户视频画面布局的一种样式。相比自定义布局，垂直布局需要你设置的字段较少。设置垂直布局时，你需要调用 Create 方法并设置 canvas、layoutType(1)、vertical 字段。
如下示例展示将 show68 频道内用户使用垂直布局进行合图后推到 CDN：
{
"converter": {
"name": "show68_vertical",
"transcodeOptions": {
"rtcChannel": "show68",
"audioOptions": {
},
"videoOptions": {
"canvas": {
"width": 360,
"height": 640,
"color": 0
},
"codec": "H.264",
"codecProfile": "high",
"frameRate": 15,
"gop": 30,
"bitrate": 400,
"layoutType": 1,
"vertical": {
"maxResolutionUid": 201,
"fillMode": "fill",
"refreshIntervalSec": 4
},
"defaultPlaceholderImageUrl": "http://example/host_placeholder.jpg",
"seiOptions": {
"source": {
"metadata": true,
"datastream": true,
"customized": {
"payload": "example"
}
},
"sink": {
"type": 100
}
}
}
},
"rtmpUrl": "rtmp://example/live/show68",
"idleTimeout": 300
}
}
视窗画面说明
垂直布局的画面类型分为大视窗和小视窗，无用户的空画面为空视窗，具体说明如下：
大视窗画面
-
指定 UID
你可以在开始推流时通过
maxResolutionUid参数指定一个 UID 作为大视窗画面。如果该用户停止发流或退出频道，画面先显示为该用户视频最后一帧，布局刷新（默认每三秒刷新一次）后显示为画布背景色。 -
未指定 UID
布局刷新时（默认每三秒刷新一次）音量最大的用户显示为大视窗画面。
小视窗画面
小视窗画面按照频道内其他用户加入频道的时间先后顺序显示。如果小视窗用户 1 退出频道，小视窗用户 2 会占据小视窗用户 1 的视窗，依次替补。
空视窗画面
当布局位上的用户仅发送音频流，或停止发布视频流，或人数不足导致存在空视窗（无用户视频画面），该布局位画面显示如下：
- 设置了
defaultPlaceholderImageUrl字段，则显示默认背景图。 - 未设置
defaultPlaceholderImageUrl字段，则先显示为该用户视频最后一帧，布局刷新后显示为画布背景色。
画面布局效果
不同人数范围的实际布局效果如下图所示：
- 1 人
- 1-5 人
- 6-7 人
- 10-17 人
- 18-33 人
- 34-49 人

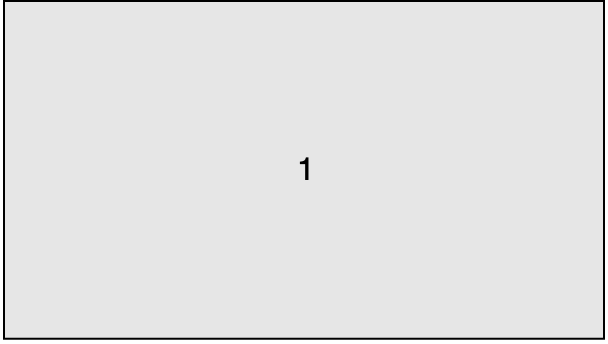

若未设置 maxResolutionUid，1 人的布局样式是铺满全屏。若设置了 maxResolutionUid，但该用户还未加入频道，其他用户加入频道时按照 1-5 人的布局展示在右侧。
布局效果如图：

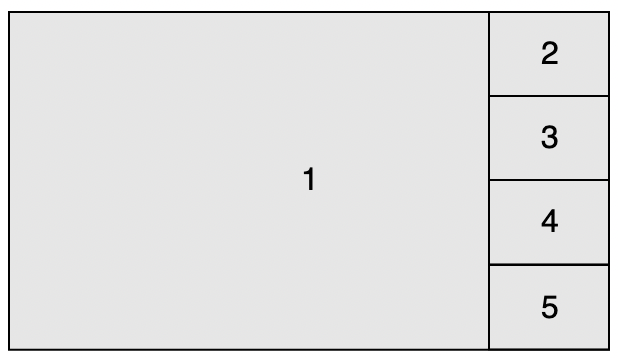

你可以指定用户作为大视窗 1，频道内其他用户按照加入频道的时间顺序显示为视窗 2-5。右侧小视窗宽度占总宽度的 1/5，高度占总高度的 1/4。
布局效果如图：

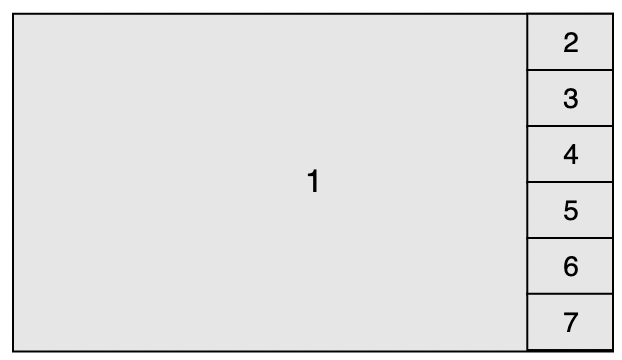

你可以指定用户作为大视窗 1，频道内其他用户按照加入频道的时间顺序显示为视窗 2-7。右侧小视窗宽度占总宽度的 1/7，高度占总高度的 1/6。
布局效果如图：

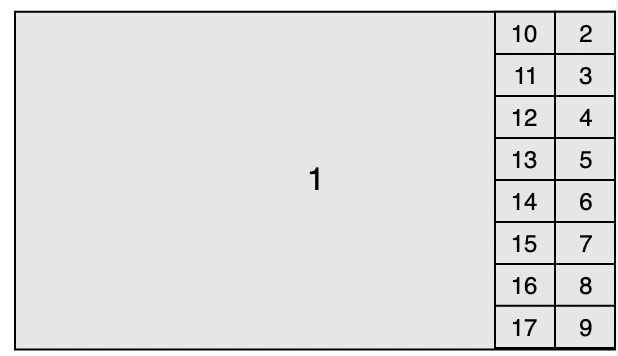

你可以指定用户作为大视窗 1，频道内其他用户按照加入频道的时间顺序显示为视窗 2-17。右侧小视窗宽度占总宽度的 1/10，高度占总高度的 1/8。
布局效果如图：

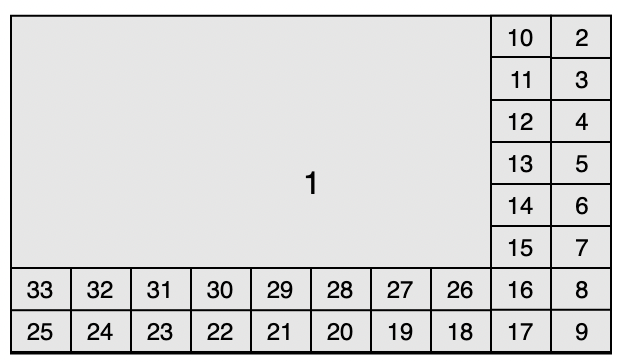

你可以指定用户作为大视窗 1，频道内其他用户按照加入频道的时间顺序显示为视窗 2-33。右侧小视窗宽度占总宽度的 1/10，高度占总高度的 1/8。
布局效果如图：

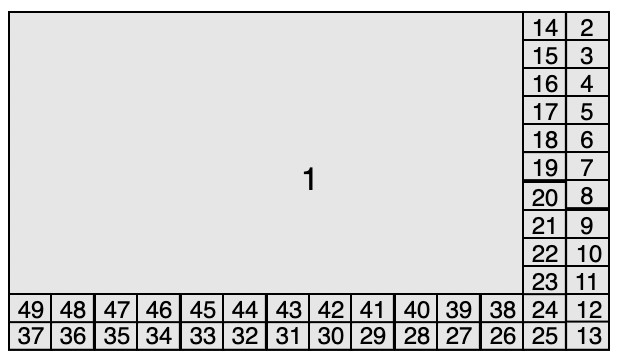

你可以指定用户作为大视窗 1，频道内其他用户按照加入频道的时间顺序显示为视窗 2-49。右侧小视窗宽度占总宽度的 1/14，高度占总高度的 1/12。
布局效果如图：
API 参考
你可以参考 Create 方法了解字段详情。
