实现音视频互动

本文介绍如何集成声网实时互动 SDK，通过少量代码从 0 开始实现一个简单的实时互动 App，适用于互动直播和视频通话场景。

首先，你需要了解以下有关音视频实时互动的基础概念：

• 声网实时互动 SDK：由声网开发的、帮助开发者在 App 中实现实时音视频互动的 SDK。
• 频道：用于传输数据的通道，在同一个频道内的用户可以进行实时互动。
• 主播：可以在频道内发布音视频，同时也可以订阅其他主播发布的音视频。
• 观众：可以在频道内订阅音视频，不具备发布音视频权限。

更多概念详见关键概念。

下图展示在 App 中实现音视频互动的基本工作流程：

1. 所有用户调用 joinChannel 方法加入频道，并根据需要设置用户角色：
   • 互动直播：如果用户需要在频道中发流，则设为主播；如果用户只需要收流，则设为观众。
   • 视频通话：将所有的用户角色都为主播。
2. 加入频道后，不同角色的用户具备不同的行为：
   • 所有用户默认都可以接收频道中的音视频流。
   • 主播可以在频道内发布音视频流。
   • 观众如果需要发流，可在频道内调用 setClientRole 方法修改用户角色，使其具备发流权限。

前提条件

• Unreal Engine 4.27 及以上版本
• 两台设备，不可使用虚拟机。参考下方列出的 Unreal Engine 官方文档，根据你的目标平台和引擎版本准备开发环境：

  开发平台	参考文档	备注
  Android	Android 开发环境要求	无
  iOS	iOS 开发环境要求	有效的 Apple 开发者签名。
  macOS	macOS 开发环境要求	有效的 Apple 开发者签名。
  Windows	Windows 开发环境要求	32 位 Windows 仅支持 Unreal Engine 4 及以下版本，你需要在 AgoraPluginLibrary.Build.cs 文件中将 Windows 32 相关的代码取消注释。

• 可以访问互联网的计算机。如果你的网络环境部署了防火墙，参考应对防火墙限制以正常使用声网服务。
• 一个有效的声网账号以及声网项目。请参考开通服务从声网控制台获得以下信息：
  • App ID：声网随机生成的字符串，用于识别你的项目。
  • 临时 Token：Token 也称为动态密钥，在客户端加入频道时对用户鉴权。临时 Token 的有效期为 24 小时。
  • 频道名：用于标识频道的字符串。

创建项目

参考以下步骤或 Unreal 官方操作指南创建一个 Unreal 项目。如果已有 Unreal 项目，可进行下一步集成 SDK。

1. 打开 Unreal Engine，在 New Project Categories 下选择 Games，点击 Next。
2. 在 SelectTemplate 页面，选择 Blank，点击 Next。

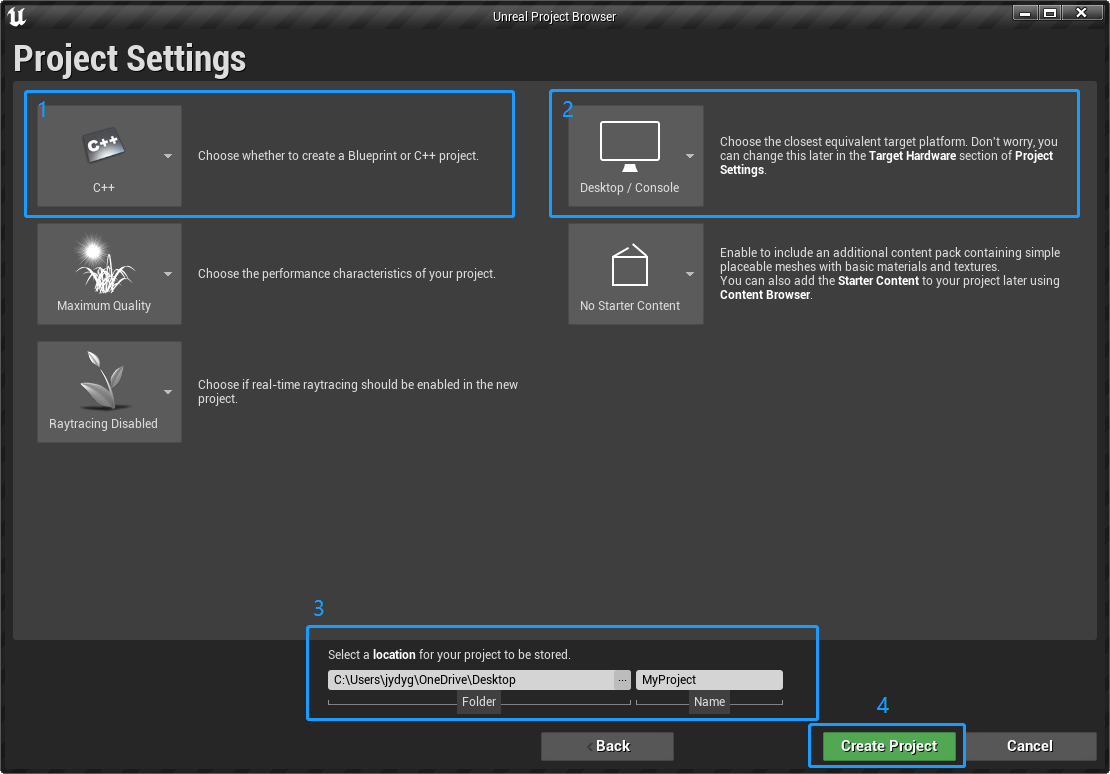

3. 在 Project Settings 页面，进行如下设置：
   1. 选择 Blueprint 或 C++。
   2. 根据你开发的目标平台选择 Desktop/Console 或 Mobile/Tablet。
   3. 选择项目存储路径，并为项目命名。
   4. 点击 Create Project 完成创建。


集成 SDK

1. 前往下载页面，下载最新版本的 Unreal 视频 SDK，并解压缩。

2. 在你的项目根目录文件夹下，创建名为 Plugins 的文件夹。

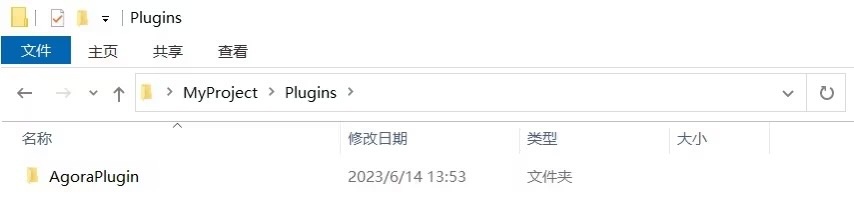

3. 将 Unreal SDK 文件夹中的 AgoraPlugin 拷贝到 Plugins 中。



创建 UMG

为直观地体验实时音视频互动，需根据应用场景创建以下控件：

• 本地和远端的视频窗口
• 加入和离开频道的按钮

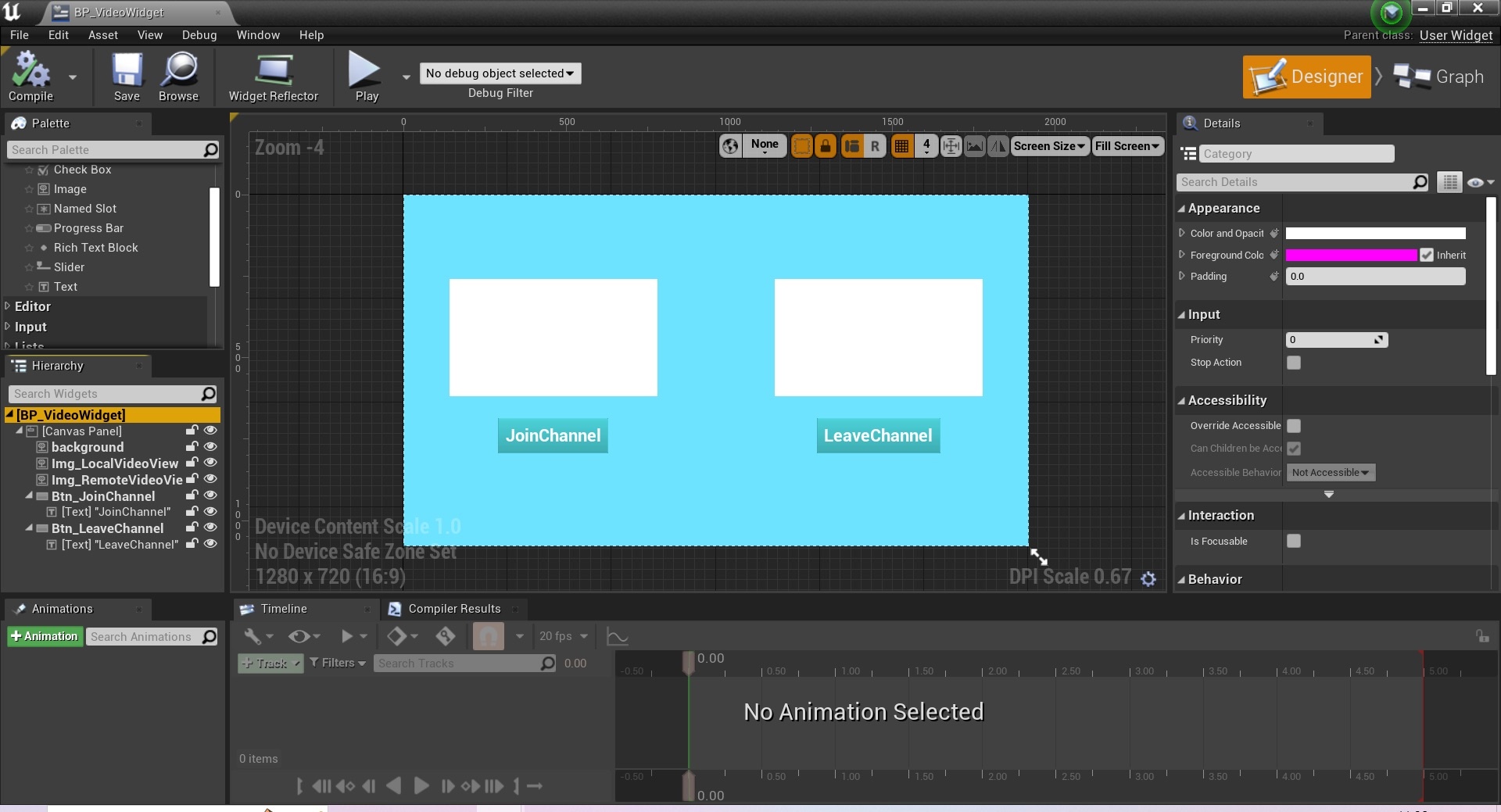

参考以下步骤创建上图所示 UI 界面。如果你的项目中已有用户界面，可进行下一步创建关卡。

1. 创建 Widget Blueprint。
   1. 在 Content Browser 的 Content 文件夹中，右击选择 User Interface > Widget Blueprint 创建 Widget Blueprint，并将其命名为 BP_VideoWidget。
   2. 双击打开 BP_VideoWidget。此时可以在 Hierarchy 面板中看到 BP_VideoWidget > Canvas Panel。
2. 在 Widget Blueprint 中创建本地和远端的视频窗口。
   1. 创建视图背景。在 Palette 面板中，选择 Common > Image，将其拖至 Canvas Panel 中，命名为 background。通过拖拽调整至画布大小，在 Details 面板中调整背景颜色。
   2. 创建本地视图窗口。在 Palette 面板中，选择 Common > Image，将其拖至 Canvas Panel 中。将其命名为 Img_LocalVideoView，并在 Details 面板中调整其在画布中的位置和大小：
      • Position X：-500
      • Position Y：-100
      • Size X：640
      • Size Y：360
   3. 重复上述步骤创建远端视图窗口，将其命名为 Img_RemoteVideoView，并调整其在画布中的位置和大小：
      • Position X：500
      • Position Y：-100
      • Size X：640
      • Size Y：360
3. 在 Widget Blueprint 中创建加入和离开频道的按钮。
   1. 创建加入频道按钮。选择 Common > Button，将其拖至 Canvas Panel 中，重命名为 Btn_JoinChannel，并调整其在画布中的位置和大小：
      • Position X：-500
      • Position Y：200
      • Size X：100
      • Size Y：130
   2. 选择 Common > Text，将其拖至 Btn_JoinChannel 中，并在 Details 面板中将 Text 文本内容修改为 JoinChannel。
   3. 重复上述步骤创建离开频道按钮，将其命名为 Btn_LeaveChannel，并将 Text 文本内容修改为 LeaveChannel。调整按钮在画布中的位置和大小：
      • Position X：500
      • Position Y：200
      • Size X：130
      • Size Y：130
4. 保存上述更改。

实现步骤

本节介绍如何使用声网 RTC SDK 在你的项目中实现实时音视频互动功能。

创建关卡

1. 在 Content Browser 的 Content 文件夹中，右击选择 Level 创建 Level Blueprint，并将其命名为 BasicVideoCallScene。

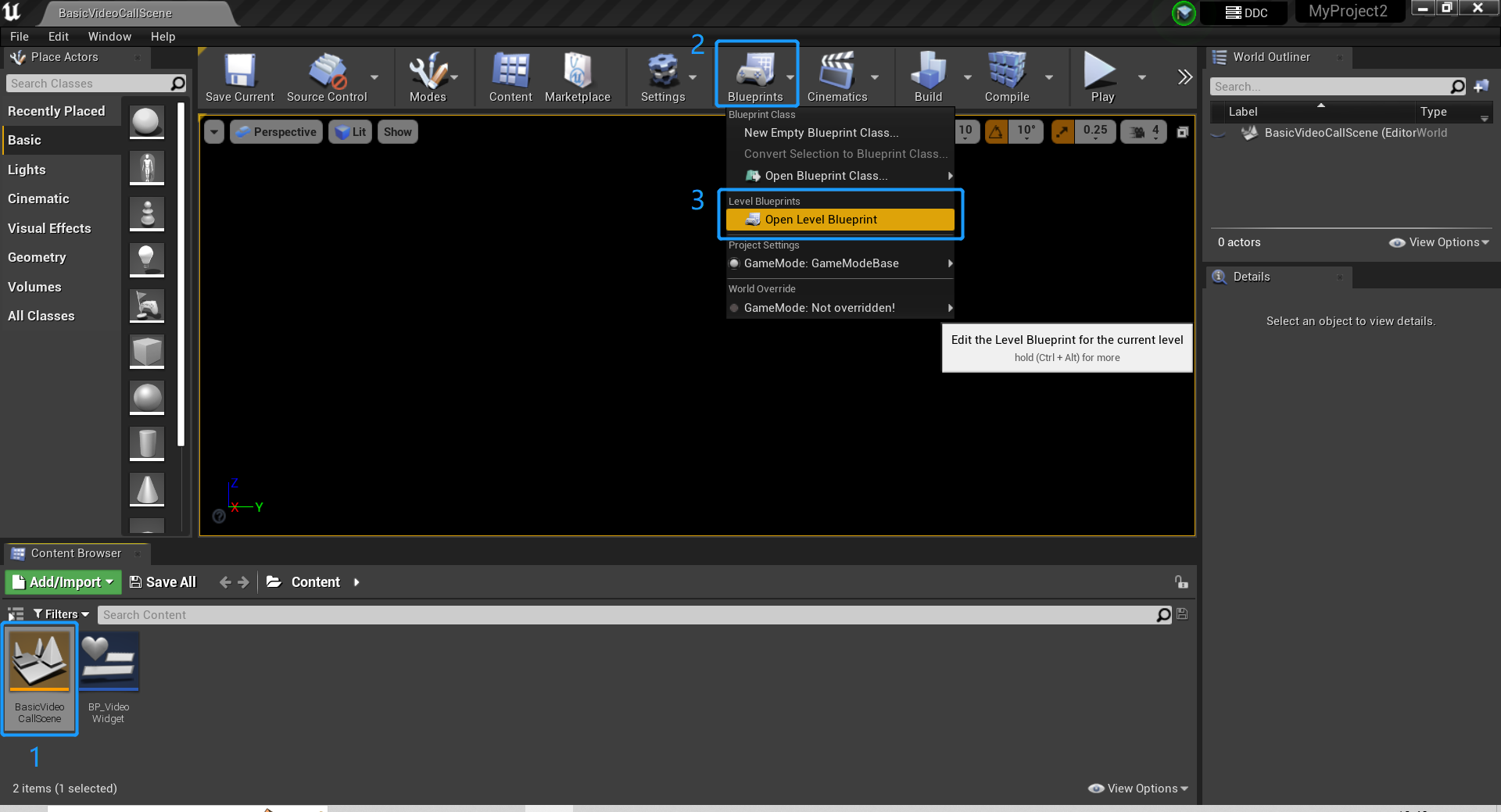

2. 双击 BasicVideoCallScene，点击编辑器上方的 Blueprints > Open Level Blueprint 打开关卡蓝图。



实现基础流程

在 My Blueprint 面板中，双击 Graphs > EventGraph 打开事件图表，其中已有 Event BeginPlay (游戏开始) 和 Event End Play (游戏结束) 两个事件节点。接下来，创建实时音视频互动相关的事件节点以及对应的函数和变量，并将它们连接起来以实现实时音视频互动的逻辑和交互，如下图所示：

其中主要节点如下：

序号	节点	类型	描述

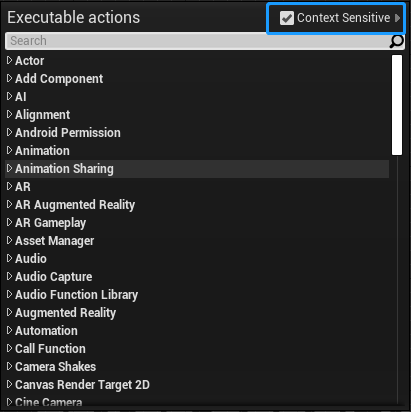

1	Set Show Mouse Cursor	原生*	(可选) 设置是否显示鼠标光标，勾选代表显示。 注意 该节点仅适用于 Windows 和 macOS。 如果在创建时检索不到该节点，可以取消勾选 Context Sensitive。
2	Load Agora Config	自定义**	加载声网配置。用于后续在创建和加入频道时验证用户身份。
3	Create BP Video Widget Widget	原生	创建用户界面。步骤如下： 创建 Create Widget 节点。 选择该节点的 Class 为 BP_VideoWidget，将该节点关联至已经创建好的用户界面。
4	Set Basic Video Call Widget	自定义	设置用户界面。步骤如下： 创建 BasicVideoCallWidget 变量，选择变量的 Variable Type 为 BP_VideoWidget，即已经创建好的用户界面，用于在蓝图中存储对用户界面的引用。 拖拽创建好的变量到 EventGraph 后，会出现 Set BasicVideoCallWidget 和 Get BasicVideoCallWidget 两个选项，选择 Set BasicVideoCallWidget 创建节点，用于访问并设置用户界面。
5	Bind UIEvent	自定义	绑定 UI 事件，用于处理点击 JoinChannel 和 LeaveChannel 按钮后的事件逻辑。
6	Add to Viewport	原生	将用户界面添加到视口。
7	Check Permission	自定义	(可选) 检查是否已获取实时音视频互动所需的系统权限，如访问摄像头和麦克风等。 注意 如果你的目标平台是 Android，需要创建该节点用于检查系统权限。
8	Init Rtc Engine	自定义	创建并初始化 RTC 引擎。
9	Un Init Rtc Engine	自定义	离开频道并释放资源。

^*原生节点为蓝图自带的节点，可以直接添加调用。
^**自定义节点非蓝图自带，需要在创建自定义函数后才能添加对应节点。

加入频道相关变量

1. 创建 Token、ChannelId 和 AppId 三个变量，选择 Variable Type 为 String。
2. 在 Load Agora Config 函数中，添加 Sequence 节点，然后分别连接 Set Token、Set Channel Id 和 Set App Id，在其中填入从声网控制台获取的 Token、频道名和 App ID，用于后续创建和加入频道时验证用户身份。

初始化 RTC 引擎

注意

在初始化 SDK 前，需确保终端用户已经充分了解并同意相关的隐私政策。

1. (可选) 如果你的目标平台是 Android，在初始化 RTC 引擎前，需要检查是否已获取 Android 系统权限。在 CheckPermission 函数中，参照下图创建节点，用于添加 Android 系统中访问麦克风、访问摄像头等权限。


   信息

   如果你的目标平台是 macOS 或 iOS，请参考如何为 Unreal Engine 项目添加实时互动所需的权限？

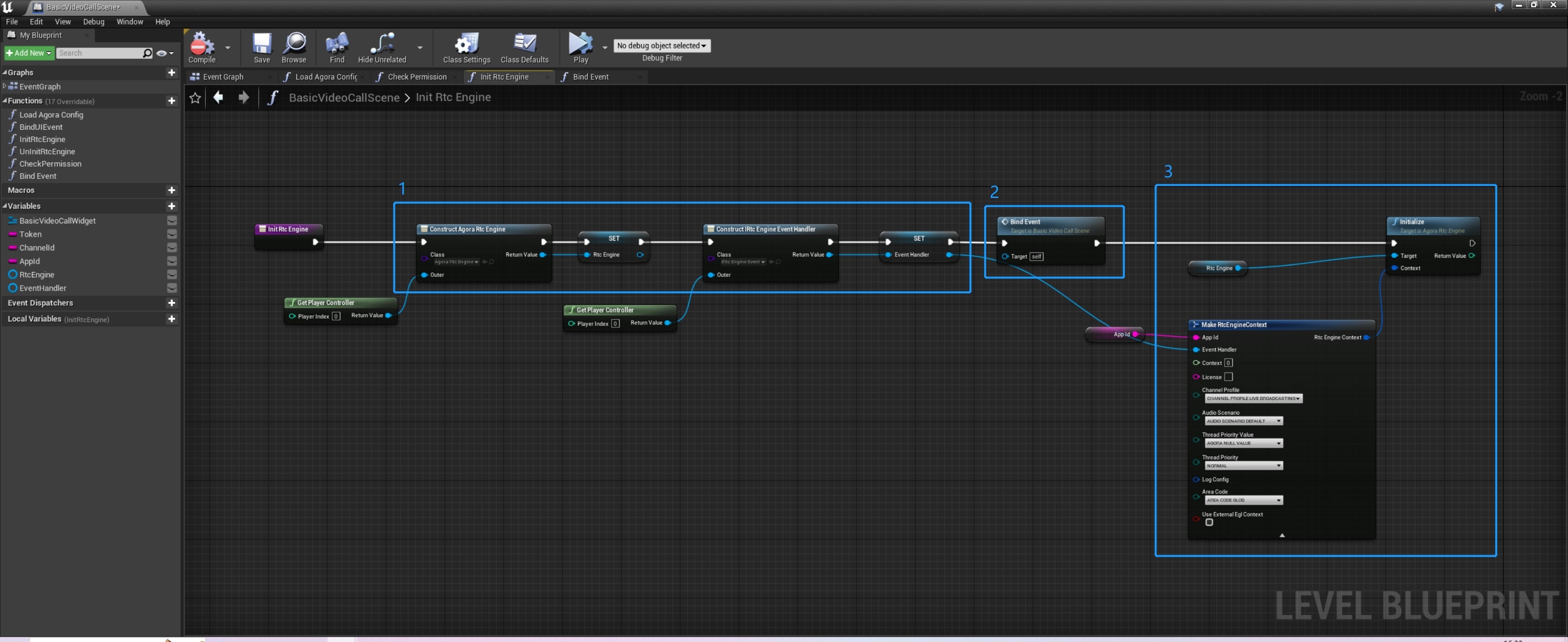

2. 在 InitRtcEngine 函数中，参照下图创建并连接节点以初始化 RTC 引擎。



   主要步骤如下：

   1. 创建 IRtcEngine 和 IRtcEngineEventHandler。

      1. 创建 RtcEngine 和 EventHandler 变量，将 Variable Type 分别设置为 Agora Rtc Engine 和 IRtc Engine Event Handler，即声网 SDK 的基础功能类和事件回调类，用于在蓝图中存储对这两个接口类的引用。
      2. 添加两个 Construct Object From Class 节点，将 Class 分别设置为 Agora Rtc Engine 和 IRtc Engine Event Handler，并分别连接 Set Rtc Engine 和 Set Event Handler。

   2. 绑定 IRtcEngineEventHandler 类相关的回调函数。

      1. 创建 onJoinChannelSuccess、onLeaveChannel、onUserJoined 和 onUserOffline 回调函数。参考下表配置回调的输入参数：

         回调函数	描述	输入参数
         FOnJoinChannelSuccess	成功加入频道回调。	channel: (String) 频道名。 uid: (Integer64) 加入频道的用户 ID。 elapsed: (Integer) 从本地调用 JoinChannel 开始到发生此事件过去的时间（毫秒）。
         FOnLeaveChannel	离开频道回调。	stats: 通话的统计数据。详见 FRtcStats。
         FOnUserJoined	远端观众或主播加入当前频道回调。	uid: (Integer64) 新加入频道的远端观众或主播的用户 ID。 elapsed: (Integer) 从本地调用 JoinChannel 开始到发生此事件过去的时间（毫秒）。
         FOnUserOffline	远端观众或主播离开当前频道回调。	uid: (Integer64) 离线观众或主播的用户 ID。 reason: 离线原因。详见 EUSER_OFFLINE_REASON_TYPE。

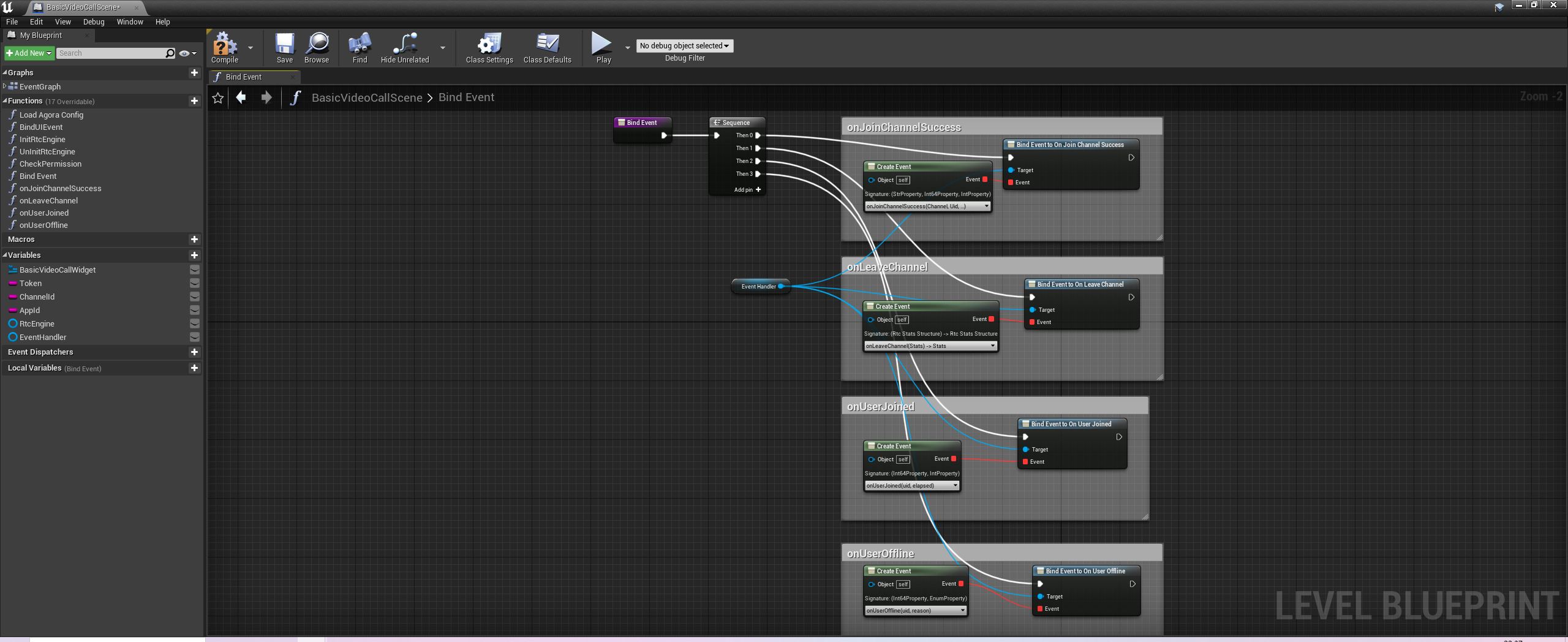

      2. 创建 Bind Event 函数，在该函数中，添加 Sequence 节点，然后分别绑定 onJoinChannelSuccess、onLeaveChannel、onUserJoined 和 onUserOffline 回调事件。



   3. 初始化 IRtcEngine。

      1. 调用 Initialize 初始化 RTC 引擎。
      2. 连接 RtcEngineContext 配置 IRtcEngine 实例，注意将 Channel Profile 选为 CHANNEL_PROFILE_LIVE_BROADCASTING (直播场景)。

绑定 UI 事件

信息

你也可以在 UMG 中绑定 UI 事件，本文仅展示使用 Bind UIEvent 函数进行绑定。

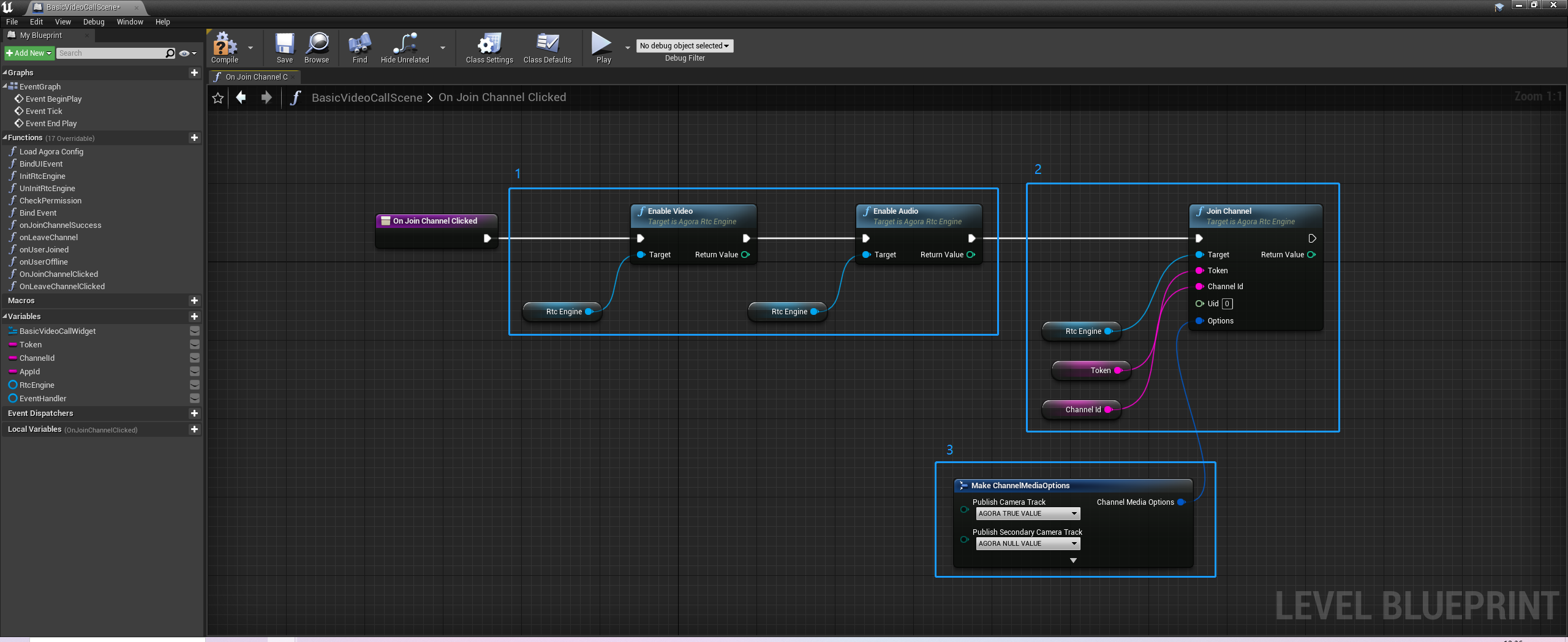

1. 创建并实现 OnJoinChannelClicked 事件回调。



   主要步骤如下：

   1. 调用 Enable Video 和 Enable Audio 启用视频和音频模块。
   2. 调用 Join Channel 加入频道。
   3. 在 Make ChannelMediaOptions 中设置以下参数：
      • 设置 Publish Camera Track 为 AGORA TRUE VALUE，发布摄像头采集的视频流。
      • 设置 Publish Microphone Track 为 AGORA TRUE VALUE，发布麦克风采集的音频流。
      • 设置 Auto Subscribe Video 为 AGORA TRUE VALUE，自动订阅所有视频流。
      • 设置 Auto Subscribe Audio 为 AGORA TRUE VALUE，自动订阅所有音频流。
      • 勾选 Client Role Type Set Value 并设置 Client Role Type 为 CLIENT_ROLE_BROADCASTER 或 CLIENT_ROLE_AUDIENCE，设置用户角色为主播或观众。
      • 勾选 Channel Profile Set Value 并设置 Channel Profile 为 CHANNEL_PROFILE_LIVE_BROADCASTING，设置频道场景为直播场景。

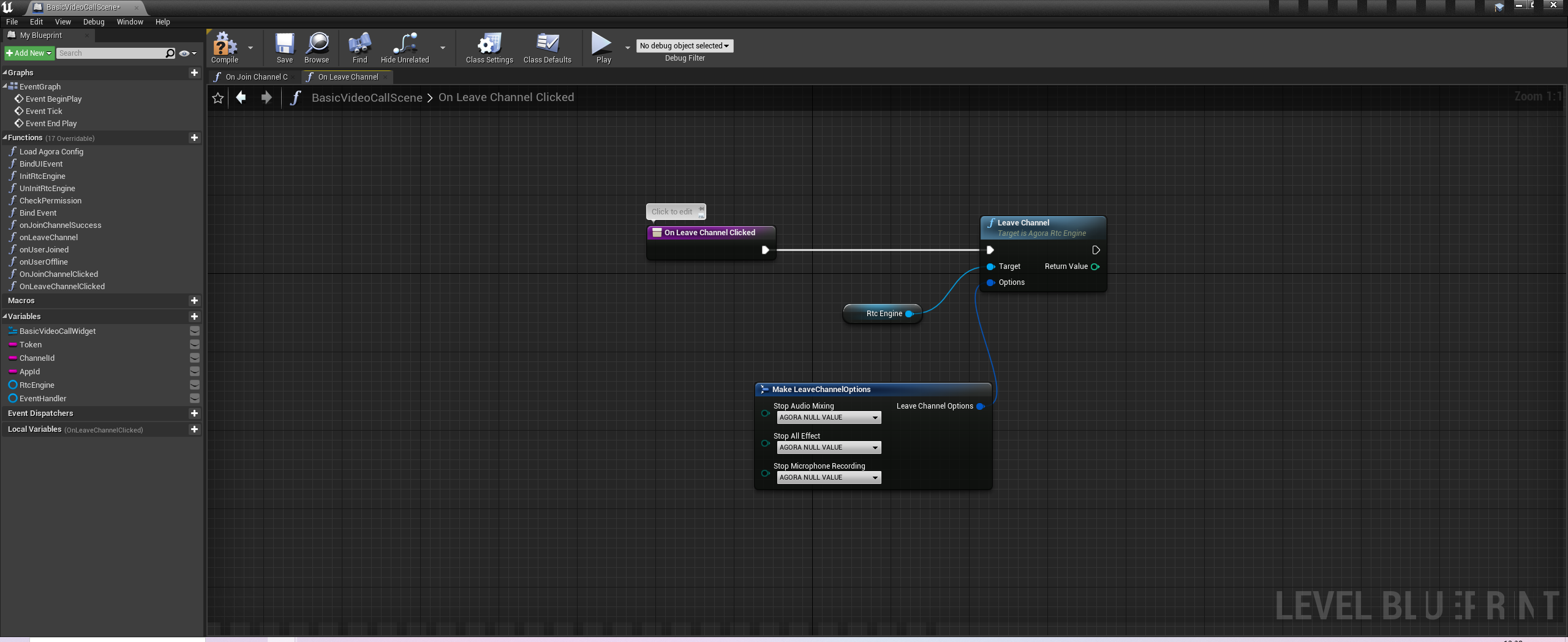

2. 创建并实现 OnLeaveChannelClicked 事件回调。当事件触发时，调用 Leave Channel 离开频道。

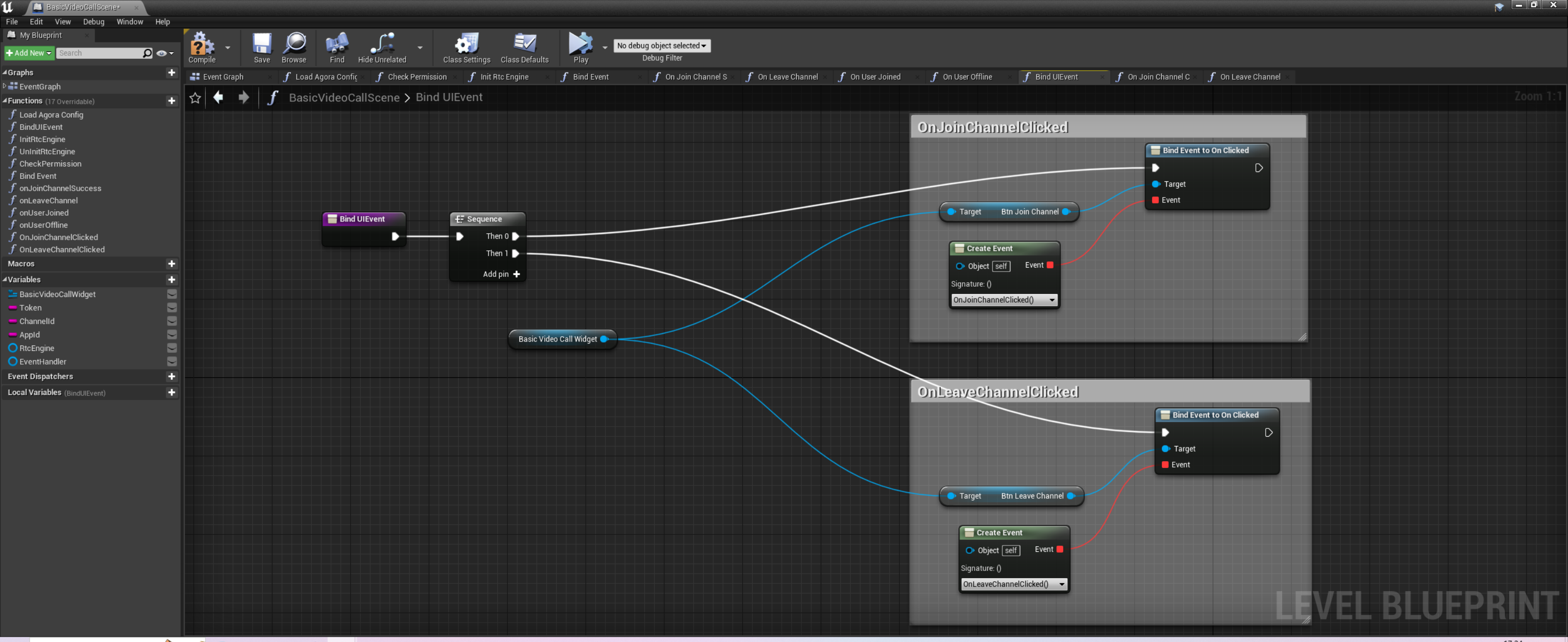

3. 在 Bind UIEvent 函数中，参考下图将 OnJoinChannelClicked 和 OnLeaveChannelClicked 回调函数分别绑定 JoinChannel 和 LeaveChannel 按钮。点击按钮时，会触发对应的事件回调。



设置本地和远端视图

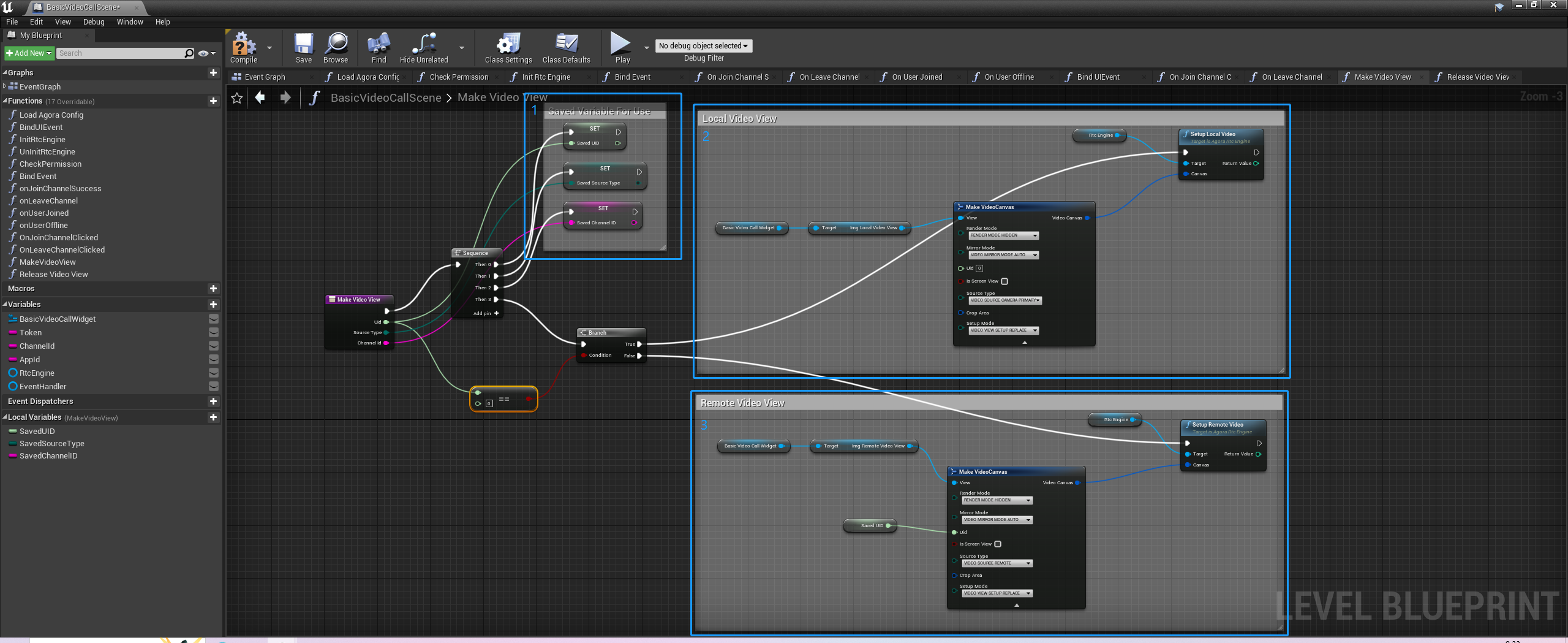

1. 创建并实现 MakeVideoView 函数，在本地或远端的观众或主播加入频道时加载视图。



   主要步骤如下：

   1. 在该函数中，创建 SavedUID、SavedSourceType 和 SavedChannelID 三个本地变量，分别设置 Variable Type 为 Integer64、VIDEO_SOURCE_TYPE 和 String，保存变量在后续加载视图时使用。
   2. 创建本地视图。本地视图中，uid 为 0，由 SDK 随机分配，视频源类型为 VIDEO_SOURCE_CAMERA_PRIMARY (第一个摄像头)。
   3. 创建远端视图。远端视图中，uid 为远端发送来的 uid，视频源类型为 VIDEO_SOURCE_REMOTE (网络获取的远端视频)。

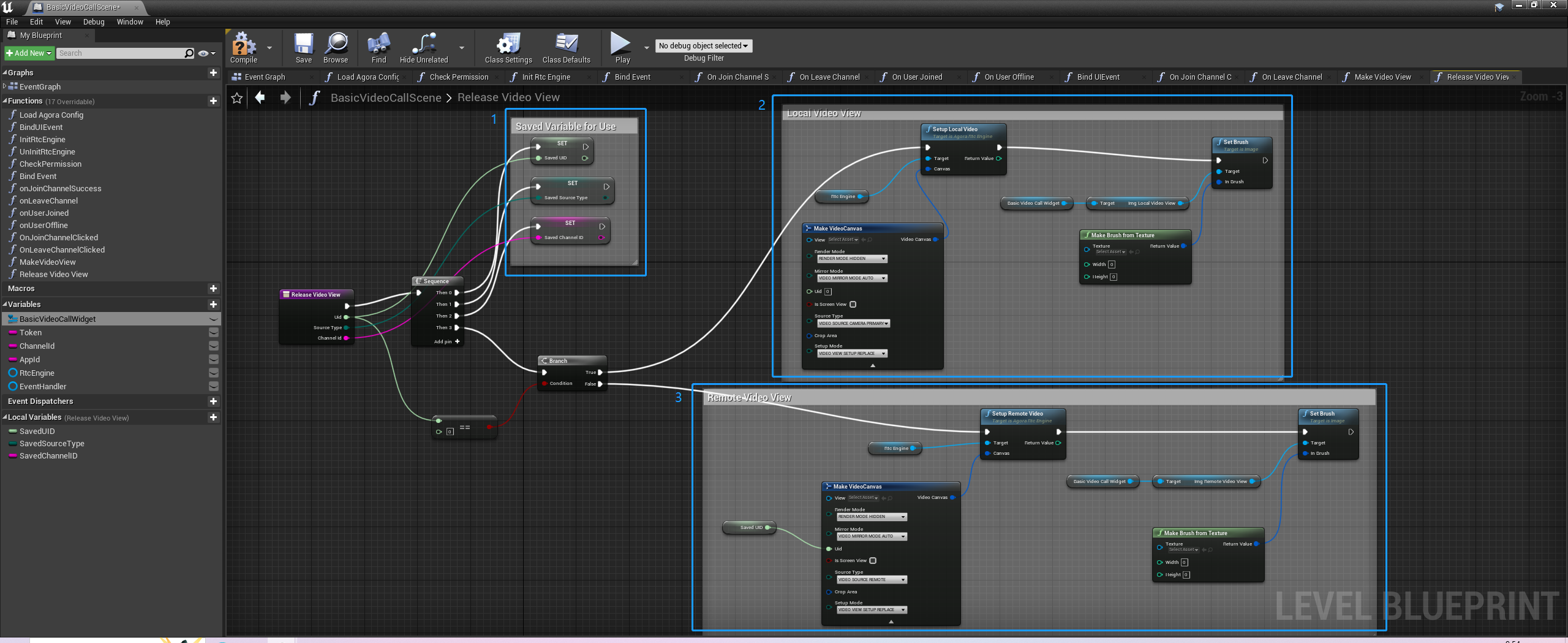

2. 创建并实现 ReleaseVideoView 函数，在本地或远端的观众或主播离开频道时释放视图。



   主要步骤如下：

   1. 在该函数中，创建 SavedUID、SavedSourceType 和 SavedChannelID 三个本地变量，分别设置 Variable Type 为 Integer64、VIDEO_SOURCE_TYPE 和 String，保存变量在后续释放视图时使用。
   2. 释放本地视图。
   3. 释放远端视图。

实现回调函数

将之前创建的 onJoinChannelSuccess、onLeaveChannel、onUserJoined 和 onUserOffline 回调函数按照以下实现步骤进行配置：

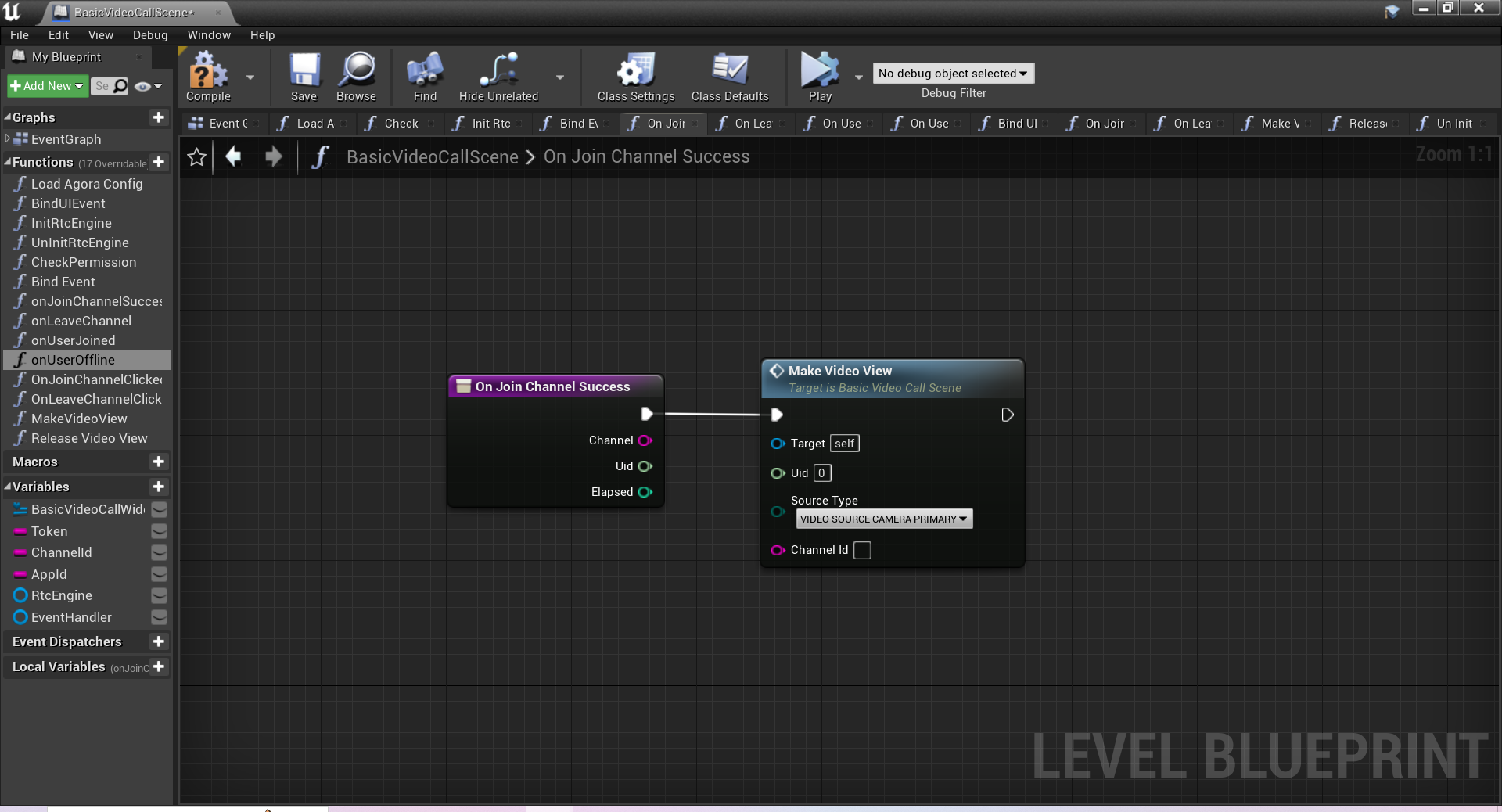

1. 本地用户成功加入频道后，触发 onJoinChannelSuccess 回调，创建本地视图，uid 为 0，由 SDK 随机分配，视频源类型为 VIDEO_SOURCE_CAMERA_PRIMARY (第一个摄像头)。

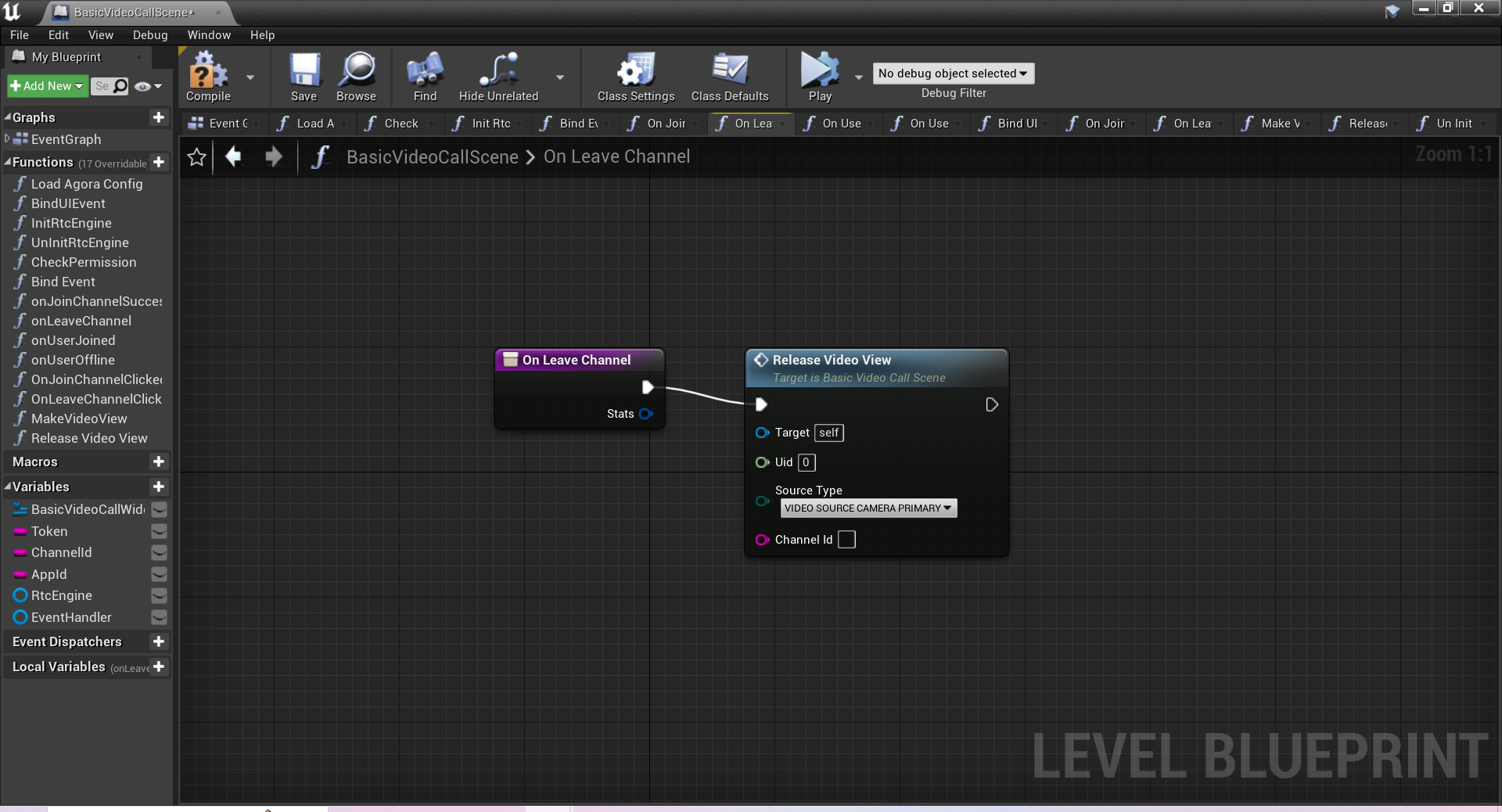

2. 本地用户离开频道后，触发 onLeaveChannel 回调，释放本地视图。



3. 远端用户加入频道时，触发 onUserJoined 回调，创建远端视图，uid 为远端发送来的 uid，视频源类型为 VIDEO_SOURCE_REMOTE (网络获取的远端视频)。

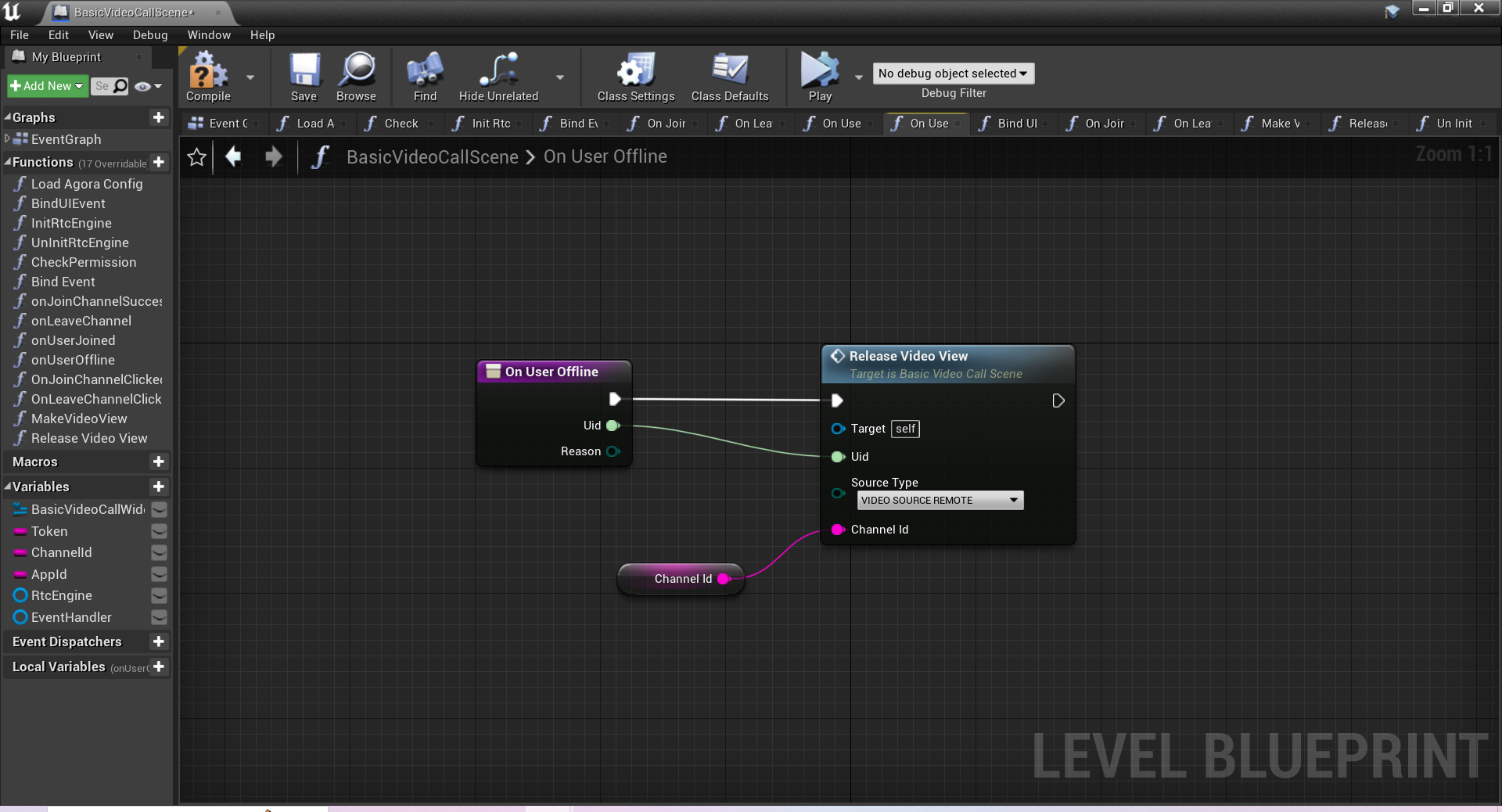

4. 远端用户离开频道时，触发 onUserOffline 回调，释放远端视图。



离开频道并释放资源

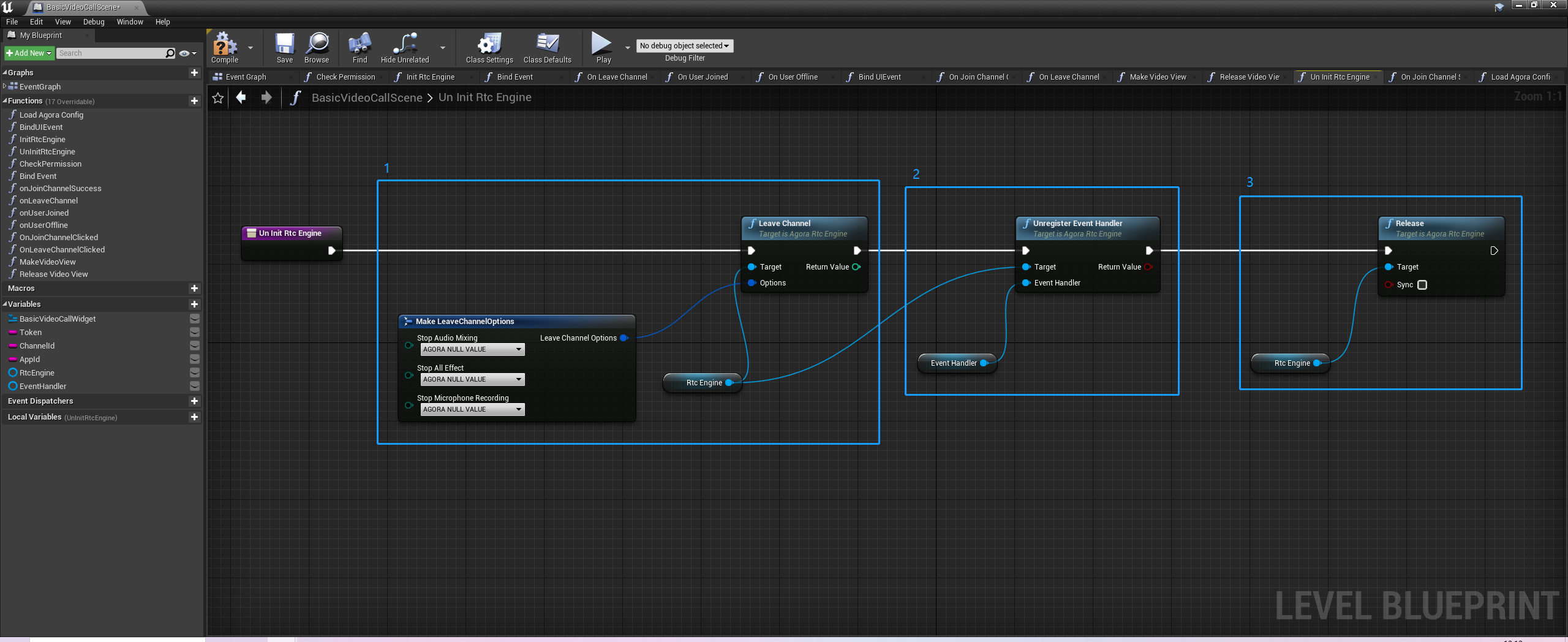

参考下图实现 UnInitRtcEngine 函数。

主要步骤如下：

1. 离开频道。
2. 取消注册 RTC 事件回调。
3. 销毁 IRtcEngine 对象，释放声网 SDK 使用的所有资源。

后续步骤

• 如果你的目标平台是 macOS 或 iOS，则需要在打包时添加实时互动所需的摄像头和麦克风等权限，详见如何为 Unreal Engine 项目添加实时互动所需的权限？
• 在本文示例中，使用了临时 Token 加入频道。在测试或生产环境中，为确保通信安全，声网推荐使用 Token 服务器来生成 Token，详见使用 Token 鉴权。
• 如果你想要实现极速直播场景，可以在实时互动直播的基础上，通过修改观众端的延时级别为低延时 (AUDIENCE_LATENCY_LEVEL_LOW_LATENCY)实现。详见实现极速直播。

测试你的项目

按照以下步骤来测试你的实时音视频互动项目：

1. 在 Load Agora Config 函数中，分别填入将你的项目的 App ID、频道名以及临时 Token。
2. 在 Unreal Editor 中，点击 来运行你的项目，然后点击 JoinChannel 加入频道。
3. 邀请一位朋友通过另一台设备来使用相同的 App ID、频道名、Token 加入频道。如果你的朋友以主播身份加入，你们可以听见、看见对方；如果作为观众加入，你只能看到自己，你的朋友可以看到你并听到你的声音。

参考信息

示例项目

声网提供了开源的示例项目供你参考，你可以前往下载或查看其中的源代码。

Unreal Blueprint 示例项目

常见问题

• 直播场景下，如何监听远端观众角色用户加入/离开频道的事件？
• 如何处理视频黑屏问题？
• 为什么我无法打开摄像头？
• 如何处理频道相关常见问题？
• 如何设置日志文件？
• 为什么部分 Android 版本应用锁屏或切后台后采集音视频无效？
• 编译 Xcode 项目时遇到无法打开 framework 的弹窗警告怎么办？
• 为什么 SDK 中使用的是动态库而不是静态库？

相关文档

• 错误码
• 频道连接状态管理
