在互动直播或视频通话中，主播或视频通话用户可以通过声网 SDK 中的屏幕共享特性，将自己的屏幕内容以视频的方式分享给其他用户或观众观看。

屏幕共享可以应用在以下场景中：

场景	描述
在线教育	老师将自己的屏幕、教学课件、绘图软件或编程软件共享给学生，用于课堂示范
游戏直播	主播共享自己的游戏画面给观众
互动直播	主播共享自己的屏幕和观众互动
视频会议	会议成员共享屏幕观看 PPT 或者文档
远程控制	被控端向主控端展示自己的桌面

本文介绍如何使用声网 Unity SDK 4.x 在 Android，iOS，macOS 和 Windows 平台实现屏幕共享。

前提条件

在实现屏幕共享前，请确保已在你的项目中实现基本的实时音视频功能。详见实现音视频互动。

Android 平台

实现方法

本节介绍如何在 Android 平台上实现屏幕共享。

在 Android 平台实现屏幕共享时，只需要调用 StartScreenCapture 即可开启屏幕共享：

方案 1：在加入频道前调用 StartScreenCapture，然后调用 JoinChannel [2/2] 加入频道并设置 publishScreenCaptureVideo 为 true，即可开始屏幕共享。
方案 2：在加入频道后调用 StartScreenCapture，然后调用 UpdateChannelMediaOptions 设置 publishScreenCaptureVideo 为 true，即可开始屏幕共享。

C#
  // 方案1：
  // 加入频道前调用 StartScreenCapture 开启屏幕共享。
  ScreenCaptureParameters2 screenCaptureParameters2 = new ScreenCaptureParameters2();
  screenCaptureParameters2.captureVideo = true;
  screenCaptureParameters2.captureAudio = true;
  RtcEngine.StartScreenCapture(screenCaptureParameters2);
  // 调用 JoinChannel 加入频道
  ChannelMediaOptions channelMediaOptions = new ChannelMediaOptions();
  channelMediaOptions.publishScreenCaptureVideo.SetValue(true);
  channelMediaOptions.publishScreenCaptureAudio.SetValue(true);
  channelMediaOptions.publishCameraTrack.SetValue(false);
  channelMediaOptions.publishMicrophoneTrack.SetValue(false);
  RtcEngine.JoinChannel("token", "channelId", uid, channelMediaOptions);

  // 方案2：
  // 调用 JoinChannel 加入频道。
  RtcEngine.JoinChannel(_token, _channelName);
  ScreenCaptureParameters2 screenCaptureParameters2 = new ScreenCaptureParameters2();
  screenCaptureParameters2.captureVideo = true;
  screenCaptureParameters2.captureAudio = true;
  // 开启屏幕共享
  RtcEngine.StartScreenCapture(screenCaptureParameters2);
  ChannelMediaOptions channelMediaOptions = new ChannelMediaOptions();
  channelMediaOptions.publishScreenCaptureVideo.SetValue(true);
  channelMediaOptions.publishScreenCaptureAudio.SetValue(true);
  channelMediaOptions.publishCameraTrack.SetValue(false);
  channelMediaOptions.publishMicrophoneTrack.SetValue(false);
  // 更新频道媒体选项
  RtcEngine.UpdateChannelMediaOptions(channelMediaOptions);

API 参考

iOS 平台

信息

受系统限制，屏幕共享只支持 iOS 12.0 或之后的系统。
该功能对设备性能要求较高，声网推荐你在 iPhone X 及之后机型上使用。

技术原理

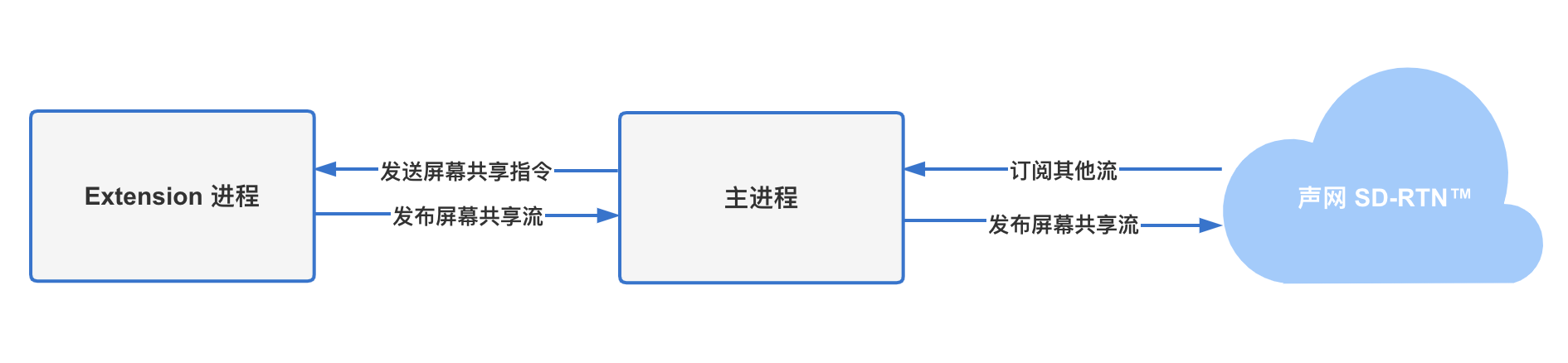

iOS 端的屏幕共享是通过在 Extension 中使用 iOS 原生的 ReplayKit 框架实现录制屏幕，然后将屏幕共享流作为一个用户加入频道实现的。由于 Apple 不支持在主 App 进程采集屏幕，因此你需要为屏幕共享流单独创建一个 Extension。

实现方法

在 Unity Editor 中打包 iOS 项目，导出 Xcode 工程。
前往你的项目文件夹，用 Xcode 打开 unity-iphone/.xcodeproj 文件夹。

创建一个 Broadcast Upload Extension 用于开启屏幕共享的进程：

a. 在 Xcode 中，点击 File > New > Target..., 在弹出的窗口中选择 Broadcast Upload Extension, 点击 Next。

b. 在弹出的窗口中填写 Product Name 等信息，取消勾选 Include UI Extension，点击 Finish。Xcode 会自动创建该 Extension 的文件夹，其中包含 SampleHandler.h 文件。

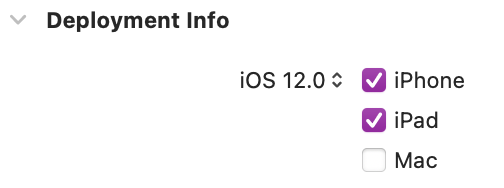

c. 在 Target 下选中刚创建的 Extension，点击 General，在 Deployment Info 下将 iOS 的版本设置为 12.0 或之后。

如果你只需使用声网提供的 AgoraReplayKitExtension.framework 中的功能，将 Target 选择为刚刚创建的 Extension，在 Info 中选择 NSExtension > NSExtensionPrincipalClass，将所对应的 Value 从 $(PRODUCT_MODULE_NAME}.SampleHandler 改为 AgoraReplayKitHandler。

如果你还需要自定义一些业务逻辑，修改方式为：将如下代码替换到 SampleHandler.h 文件中：

Objective-C
#import "SampleHandler.h"
#import "AgoraReplayKitExt.h"
#import <sys/time.h>

@interface SampleHandler () <AgoraReplayKitExtDelegate>
@end

@implementation SampleHandler

- (void)broadcastStartedWithSetupInfo:(NSDictionary<NSString *, NSObject *> *)setupInfo {
    [[AgoraReplayKitExt shareInstance] start:self];
}

- (void)broadcastPaused {
    NSLog(@"broadcastPaused");
    [[AgoraReplayKitExt shareInstance] pause];
}

- (void)broadcastResumed {
    NSLog(@"broadcastResumed");
    [[AgoraReplayKitExt shareInstance] resume];
}

- (void)broadcastFinished {
    NSLog(@"broadcastFinished");
    [[AgoraReplayKitExt shareInstance] stop];
}

- (void)processSampleBuffer:(CMSampleBufferRef)sampleBuffer withType:(RPSampleBufferType)sampleBufferType {
    [[AgoraReplayKitExt shareInstance] pushSampleBuffer:sampleBuffer withType:sampleBufferType];
}

#pragma mark - AgoraReplayKitExtDelegate

- (void)broadcastFinished:(AgoraReplayKitExt *_Nonnull)broadcast reason:(AgoraReplayKitExtReason)reason {
    switch (reason) {
        case AgoraReplayKitExtReasonInitiativeStop: {
            // 自主停止
        } break;
        case AgoraReplayKitExtReasonConnectFail: {
            // 连接失败
        } break;
        case AgoraReplayKitExtReasonDisconnect: {
            // 断开连接
        } break;
        default:
            break;
    }
}

@end

在 TARGETS 中选中你创建的 Extension, 在 General/Frameworks and Libraries 中添加 Frameworks/Agora-RTC-Plugin/Agora-Unity-RTC-SDK/Plugins/iOS/ 路径下所有 Framework。
调用 StartScreenCapture，并结合用户的手动操作，使 App 开启屏幕共享。例如：提示用户在 iOS 系统的控制中心长按屏幕录制按钮，并选择用你创建的 Extension 开启录制。

注意事项

请确保你的 App 和 Extension 有相同的 TARGETS/Deployment/iOS 版本。
Broadcast Upload Extension 的内存使用限制为 50 MB，请确保屏幕共享的 Extension 内存使用不超过 50 MB。

API 参考

屏幕共享功能目前存在一些使用限制和注意事项，同时会产生费用，声网推荐你在调用 API 前先阅读如下 API 参考：

macOS 平台/Windows 平台

技术原理

Windows 或 macOS 系统为每个屏幕分配一个唯一的 Display ID，为每个窗口分配一个唯一的 Window ID，因此声网提供以下两种屏幕共享方案：

共享指定屏幕或指定屏幕的部分区域：调用 GetScreenCaptureSources 获取 Display ID，然后调用 StartScreenCaptureByDisplayId 开始屏幕共享。
共享指定窗口或指定窗口的部分区域：调用 GetScreenCaptureSources 获取 Window ID，然后调用 StartScreenCaptureByWindowId 开始屏幕共享。

实现方法

本节介绍如何在 macOS 和 Windows 平台实现屏幕共享。

获取可共享的屏幕和窗口列表。调用 GetScreenCaptureSources 方法，获取需要共享屏幕的 Display ID 或窗口的 Window ID。

C#
SIZE thumbSize = new SIZE(360,240);
SIZE iconSize = new SIZE(360,240);
ScreenCaptureSourceInfo[] screenCaptureSourceInfos = RtcEngine.GetScreenCaptureSources(thumbSize, iconSize, true);

共享指定屏幕或窗口。

根据共享对象的不同，调用 StartScreenCaptureByDisplayId 或 StartScreenCaptureByWindowId 方法开始屏幕共享。

C#
ScreenCaptureSourceInfo info = screenCaptureSourceInfos[0];
if (info.type == ScreenCaptureSourceType.ScreenCaptureSourceType_Screen)
{
    ulong displayId = info.sourceId;
    RtcEngine.StartScreenCaptureByDisplayId((uint)displayId, default(Rectangle),default(ScreenCaptureParameters));
}
 else if (info.type == ScreenCaptureSourceType.ScreenCaptureSourceType_Window)
{
     ulong windowId = info.sourceId;
     RtcEngine.StartScreenCaptureByWindowId(windowId, default(Rectangle),default(ScreenCaptureParameters));
}

加入频道并发布屏幕共享流。

信息

如果你想在共享屏幕的同时共享屏幕采集的音频，你需要调用 EnableLoopbackRecording 开启声卡采集功能，将声卡播放的声音合并到本地音频流中。
调用该方法后，系统其他进程播放的音频也会被发布到远端，如果这并非你的预期，请再次调用该方法，关闭声卡采集。

如果仅需发布屏幕共享流，在你的项目中添加如下代码：

C#
ChannelMediaOptions options = new ChannelMediaOptions();
options.publishCameraTrack.SetValue(false);
options.publishScreenTrack.SetValue(true);

#if UNITY_ANDROID || UNITY_IPHONE
options.publishScreenCaptureAudio.SetValue(true);
options.publishScreenCaptureVideo.SetValue(true);
#endif

#if UNITY_EDITOR_WIN || UNITY_EDITOR_OSX || UNITY_STANDALONE_WIN || UNITY_STANDALONE_OSX
// 对于 Windows 和 macOS 平台，如果你需要在共享视频时，同时共享视频的声音，还需要添加以下代码
// ret = RtcEngine.EnableLoopbackRecording(true, "");
// Debug.Log("EnableLoopbackRecording returns: " + ret);
#endif

RtcEngine.UpdateChannelMediaOptions(options);

如需发布屏幕共享流和本地摄像头采集的视频流，在你的项目中添加如下代码：

C#
// 加入一路频道并且推送摄像头流
RtcEngine.EnableAudio();
RtcEngine.EnableVideo();
RtcEngine.SetClientRole(CLIENT_ROLE_TYPE.CLIENT_ROLE_BROADCASTER);

ChannelMediaOptions options = new ChannelMediaOptions();
options.autoSubscribeAudio.SetValue(true);
options.autoSubscribeVideo.SetValue(true);

options.publishCameraTrack.SetValue(true);
options.publishScreenTrack.SetValue(false);
options.enableAudioRecordingOrPlayout.SetValue(true);
options.clientRoleType.SetValue(CLIENT_ROLE_TYPE.CLIENT_ROLE_BROADCASTER);
RtcEngine.JoinChannel(_token, _channelName, this.Uid1, options);

// 加入一路频道并且推送屏幕共享流
ChannelMediaOptions options = new ChannelMediaOptions();
options.autoSubscribeAudio.SetValue(false);
options.autoSubscribeVideo.SetValue(false);
options.publishCameraTrack.SetValue(false);
options.publishScreenTrack.SetValue(true);
options.enableAudioRecordingOrPlayout.SetValue(false);
#if UNITY_ANDROID || UNITY_IPHONE
options.publishScreenCaptureAudio.SetValue(true);
options.publishScreenCaptureVideo.SetValue(true);
#endif
options.clientRoleType.SetValue(CLIENT_ROLE_TYPE.CLIENT_ROLE_BROADCASTER);
var ret = RtcEngine.JoinChannelEx(_token, new RtcConnection(_channelName, this.Uid2), options);

参考信息

功能介绍

声网 SDK 的屏幕共享特性可提供以下功能，适用于各种场景下的屏幕共享。

信息

屏幕共享功能在各平台的适用情况如下：

桌面端（Windows 和 macOS）：支持上述所有屏幕共享功能。
移动端（Android 和 iOS）：仅支持共享整个屏幕。

共享整个屏幕

将你的整个屏幕进行共享，包括屏幕中的所有信息，该功能支持同时采集两块屏幕的信息并共享。

共享 App 窗口

如果你不希望将整个屏幕内容分享给其他用户，可以只共享一个 App 窗口中的画面。

共享指定区域

如果你只希望共享屏幕或 App 窗口中的一部分，可以在开启屏幕共享时设置一个共享区域，只有该区域内的画面会被分享。

高级功能

除上述功能外，你还可以在开启屏幕共享时通过调整参数，实现以下高级共享功能：

屏蔽指定 App 窗口：在共享屏幕时，如果你不希望暴露某个 App 窗口，可以选择将该 App 窗口屏蔽，则该窗口将不会出现在共享的屏幕中。
描边：如果你需要勾勒出正在共享的范围，可以对指定的 App 窗口或屏幕进行描边，并自定义描边的宽度、颜色和透明度。
前置指定 App 窗口：如果你同时共享了多个 App 窗口，可能会出现窗口之间互相遮挡的情况，你可以指定一个 App 窗口并将其前置，即可避免它被其他窗口遮挡。
设置共享场景：SDK 会根据你设置的场景自动调节 QOE (Quality of Experience) 策略。
- 在共享文档、幻灯片、表格，或者远程控制时，你可以将共享场景设置为文档场景或远程控制场景，SDK 会优先保障画质，并降低接收端看共享视频的延时。
- 在共享游戏或电影、视频直播时，你可以将共享场景设置为游戏场景或视频场景，SDK 会优先保障流畅性。

优势介绍

声网提供的屏幕共享特性具备以下优势：

超高清画质体验

支持超高清视频（分辨率为 4K，帧率为 60 fps），给用户带来更加流畅、高清的极致画面体验。

多 App 支持

适配 WPS Office、Microsoft Office Power Point、Visual Studio Code、Adobe Photoshop、Windows Media Player 和 Scratch 等多款主流 App，方便用户在屏幕共享时直接共享指定 App、提升了功能易用性。

多设备支持

支持多设备同时共享，兼容 Windows 8 系统、无独立显卡的设备、双显卡设备、外接屏幕设备等，满足各种场景下的设备使用需求。

多平台适配

支持 iOS、Andriod、macOS、Windows、Web、Unity、Flutter、React Native、Unreal Engine 等平台。

高安全保障

支持仅共享 App 和屏幕中的部分区域内容，并支持屏蔽指定 App 窗口，有效保障用户信息安全。

注意事项

在开启屏幕共享后，声网以屏幕共享视频流的分辨率作为计费标准。PC 端屏幕共享流默认分辨率为 1920 x 1080，移动端屏幕共享流默认分辨率为 1280 x 720。你也可以根据你的业务需求进行调整。详见如何确定屏幕共享视频流的分辨率？

示例项目

声网提供了开源的屏幕共享示例项目供你参考，你可以前往下载或查看其中的源代码。
