在互动直播或视频通话中，主播或视频通话用户可以通过声网 SDK 中的屏幕共享特性，将自己的屏幕内容以视频的方式分享给其他用户或观众观看。

屏幕共享可以应用在以下场景中：

场景	描述
在线教育	老师将自己的屏幕、教学课件、绘图软件或编程软件共享给学生，用于课堂示范
游戏直播	主播共享自己的游戏画面给观众
互动直播	主播共享自己的屏幕和观众互动
视频会议	会议成员共享屏幕观看 PPT 或者文档
远程控制	被控端向主控端展示自己的桌面

本文介绍如何使用声网 Flutter SDK 6.x 在 Android，iOS，macOS 和 Windows 平台实现屏幕共享。

前提条件

在实现屏幕共享前，请确保已在你的项目中实现基本的实时音视频功能。详见实现音视频互动。

注意事项

Android
iOS
macOS
Windows

在开启屏幕共享后，声网以屏幕共享视频流的分辨率作为计费标准。移动端屏幕共享流默认分辨率为 1280 x 720，你也可以根据你的业务需求进行调整。详见如何确定屏幕共享视频流的分辨率？
在开始屏幕共享前，调用 setAudioScenario 方法，并设置音频场景为 audioScenarioGameStreaming (高音质场景)，以提高屏幕共享时采集系统音频的成功率。
因 Android 性能限制，屏幕共享不支持 Android TV。
因 Android 系统限制，使用华为手机进行屏幕共享时，为避免崩溃，请不要在共享过程中调节屏幕共享流的视频编码分辨率。
因 Android 系统限制，部分小米手机不支持屏幕共享时采集系统音频。
在 Android 9 及之后版本上，为避免 App 退后台时被系统终止，建议你在 /app/Manifests/AndroidManifest.xml 文件中添加前台服务权限：android.permission.FOREGROUND_SERVICE。

在开启屏幕共享后，声网以屏幕共享视频流的分辨率作为计费标准。移动端屏幕共享流默认分辨率为 1280 x 720，你也可以根据你的业务需求进行调整。详见如何确定屏幕共享视频流的分辨率？
在开始屏幕共享前，调用 setAudioScenario 方法，并设置音频场景为 audioScenarioGameStreaming (高音质场景)，以提高屏幕共享时采集系统音频的成功率。
受系统限制，屏幕共享只支持 iOS 12.0 及以上版本。
该功能对设备性能要求较高，声网推荐你使用 iPhone X 及以上设备。
用户在 iOS 设备上开启屏幕共享后，因系统限制，音频路由会自动切换为听筒。
- 如果当前使用通话音量，则你可以手动切换音频路由，例如，你可以根据实际需求将音频路由切换成扬声器。
- 如果当前使用媒体音量，由于系统限制，你在这种场景下无法手动切换音频路由。如果你不了解使用的是通话还是媒体音量，请参考如何区分媒体音量和通话音量。

Android 平台

技术原理

根据实际业务场景的不同，你可以选择以下任一方式调用 API 实现屏幕共享：

在加入频道前调用 startScreenCapture，然后调用 joinChannelEx 加入频道并设置 publishScreenCaptureVideo 和 publishScreenCaptureAudio 为 true，即可开始屏幕共享。
在加入频道后调用 startScreenCapture，然后调用 updateChannelMediaOptionsEx 更新频道媒体选项并设置 publishScreenCaptureVideo 和 publishScreenCaptureAudio 为 true，即可开始屏幕共享。

本文中的步骤以第一种时序为例。

实现步骤

1 开启屏幕采集

调用 startScreenCapture 开启屏幕采集，并根据你的应用场景进行参数设置：

captureVideo：是否在屏幕共享时采集系统视频。
captureAudio：是否在屏幕共享时采集系统音频。
captureSignalVolume：采集的系统音量。
dimensions：视频编码的分辨率。
frameRate：视频编码帧率 (fps)。
bitrate：视频编码码率 (Kbps)。
contentHint：屏幕共享视频的内容类型。

Dart
await rtcEngine.startScreenCapture(
    const ScreenCaptureParameters2(captureAudio: true, captureVideo: true));

2 加入频道并发布屏幕共享流

调用 joinChannelEx 加入频道。在 ChannelMediaOptions 中进行如下配置：

设置 publishScreenCaptureAudio 为 true，在频道中发布屏幕采集的音频。
设置 publishScreenCaptureVideo 为 true，在频道中发布屏幕采集的视频。

Dart
// 发布屏幕共享的画面和声音
await _engine.joinChannelEx(
    token: '',
    connection: RtcConnection(
        channelId: _controller.text, localUid: shareShareUid),
    options: const ChannelMediaOptions(
    autoSubscribeVideo: false,
    autoSubscribeAudio: false,
    publishCameraTrack: false,
    publishMicrophoneTrack: false,
    // 在频道中发布屏幕采集的音频
    publishScreenCaptureAudio: true,
    // 在频道中发布屏幕采集的视频
    publishScreenCaptureVideo: true,
    clientRoleType: ClientRoleType.clientRoleBroadcaster,
    ));

// 订阅远端音视频流，发布麦克风的音频、摄像头采集的视频
await _engine.joinChannelEx(
    token: '',
    connection:
        RtcConnection(channelId: _controller.text, localUid: localUid),
    options: const ChannelMediaOptions(
    autoSubscribeVideo: true,
    autoSubscribeAudio: true,
    publishCameraTrack: true,
    publishMicrophoneTrack: true,
    clientRoleType: ClientRoleType.clientRoleBroadcaster,
    ));

注意

如果你已经加入频道，则需要调用 updateChannelMediaOptionsEx 更新频道媒体选项并设置 publishScreenCaptureVideo 和 publishScreenCaptureAudio 为 true。

3 停止屏幕共享

调用 stopScreenCapture，在频道内停止屏幕共享。示例代码如下：

Dart
await _engine.stopScreenCapture();

iOS 平台

技术原理

由于 Apple 不支持在 App 主进程采集屏幕，因此你需要为屏幕共享流单独创建一个 Extension，并在 Extension 中使用 iOS 原生的 ReplayKit 框架实现录制屏幕，然后将屏幕共享流发送给主进程、实现屏幕共享。详见下图：

根据实际业务场景的不同，你可以选择以下任一方式调用 API 实现屏幕共享：

在加入频道前调用 startScreenCapture，然后调用 joinChannelEx 加入频道并设置 publishScreenCaptureVideo 和 publishScreenCaptureAudio 为 true，即可开始屏幕共享。
在加入频道后调用 startScreenCapture，然后调用 updateChannelMediaOptionsEx 更新频道媒体选项并设置 publishScreenCaptureVideo 和 publishScreenCaptureAudio 为 true，即可开始屏幕共享。

本文中的步骤以第一种时序为例。

项目设置

前往你的项目文件夹，用 Xcode 打开 ios/.xcodeproj。
在 Xcode 菜单栏，点击 File > New > Target..., 在弹出的窗口中选择 Broadcast Upload Extension, 点击 Next。

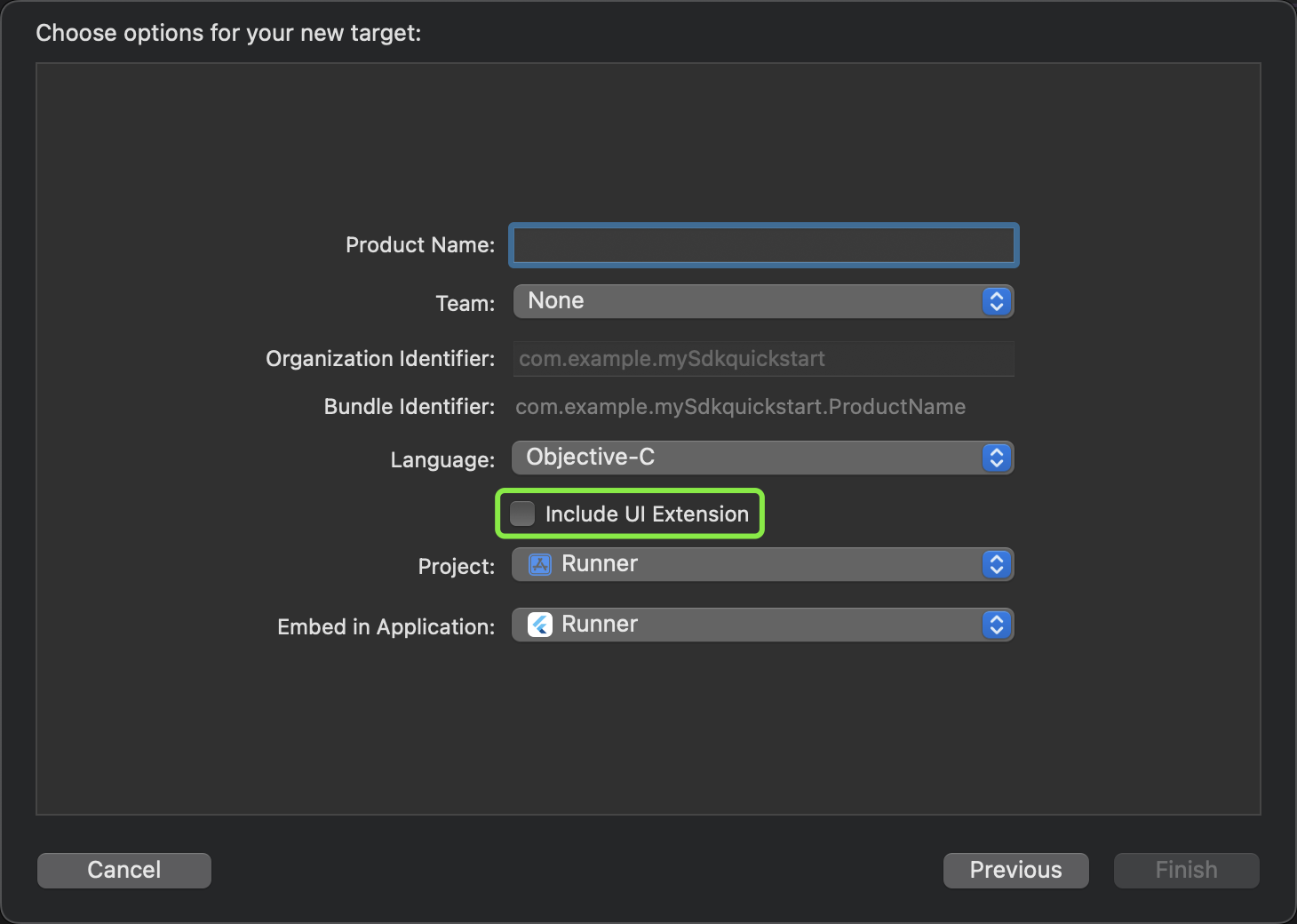

在弹出的窗口中填写 Product Name 等信息，取消勾选 Include UI Extension，点击 Finish。Xcode 会自动创建该 Extension 的文件夹，其中包含 SampleHandler.m 文件。在本示例中，Product Name 命名为 ScreenSharing。

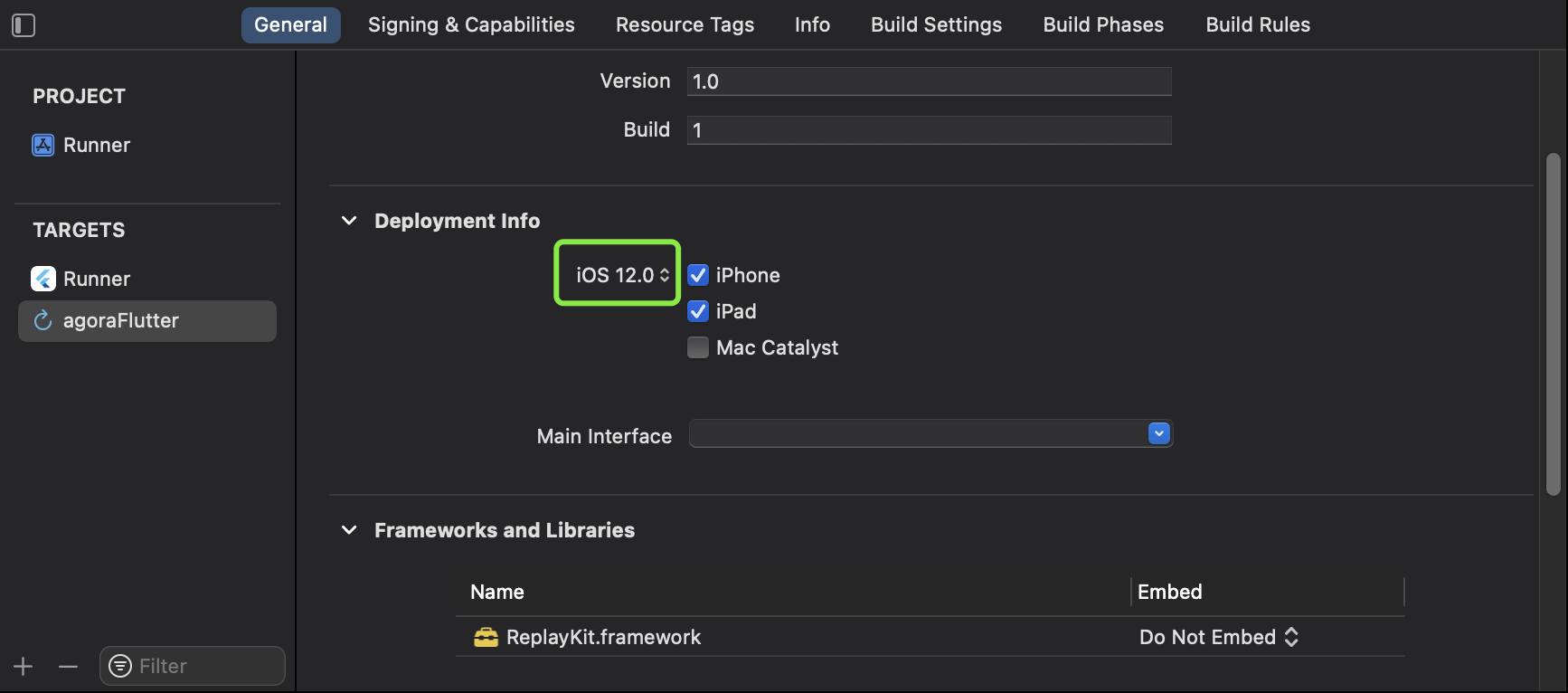

在 Target 下选中刚创建的 Extension，点击 General，在 Deployment Info 下将 iOS 的版本设置为 12.0 或以上。

注意
Broadcast Upload Extension 的内存使用限制为 50 MB，请确保屏幕共享的 Extension 内存使用不超过 50 MB。

修改项目设置以实现屏幕共享的代码逻辑。根据实际业务需求选择以下两种方式其中之一即可：

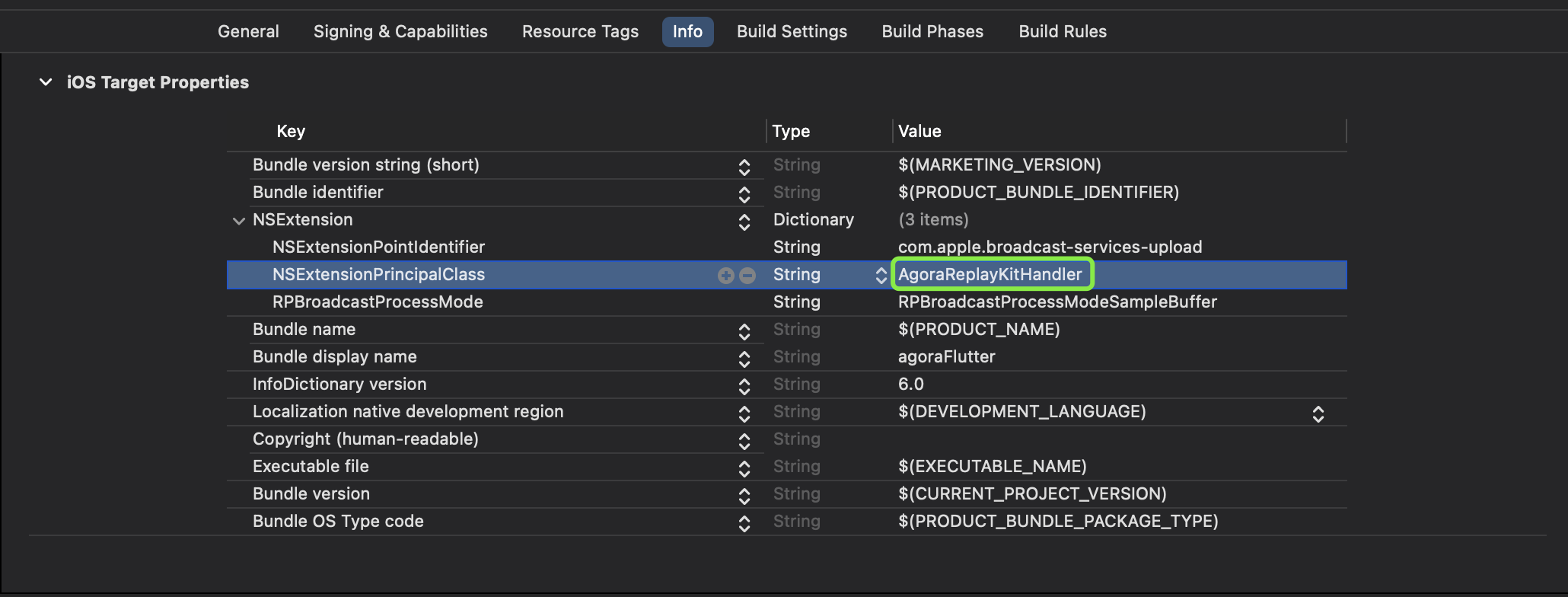

如果你只需使用声网提供的 AgoraReplayKitExtension.xcframework 动态库中的功能，修改方式为：选中 Target 为刚刚创建的 Extension，在 Info 中将 NSExtension > NSExtensionPrincipalClass 所对应的 Value 从 SampleHandler 改为 AgoraReplayKitHandler。

如果你还需要自定义一些业务逻辑，可参考如下代码修改 SampleHandler.m 文件。

Objective-C
#import "SampleHandler.h"

@implementation SampleHandler

- (void)broadcastStartedWithSetupInfo:(NSDictionary<NSString *,NSObject *> *)setupInfo {
  // 用户请求开始广播
}

- (void)broadcastPaused {
  // 用户请求暂停广播，屏幕共享暂停
}

- (void)broadcastResumed {
  // 用户请求恢复广播，屏幕共享恢复
}

- (void)broadcastFinished {
  // 用户请求停止广播
}

- (void)processSampleBuffer:(CMSampleBufferRef)sampleBuffer withType:(RPSampleBufferType)sampleBufferType {

    switch (sampleBufferType) {
        case RPSampleBufferTypeVideo:
            break;
        case RPSampleBufferTypeAudioApp:
            break;
        case RPSampleBufferTypeAudioMic:
            break;

        default:
            break;
    }
}

@end

在项目的 /ios/Podfile 文件中添加如下内容：

Ruby
# 此处的 target 应与你在 Xcode 中创建的 target 命名一致
target 'ScreenSharing' do
  use_frameworks!
  use_modular_headers!
  inherit! :search_paths
end

打开终端，在 /项目根目录/ios 路径下，执行 pod install。

实现步骤

1 开始屏幕共享

调用 startScreenCapture 开启屏幕采集，并根据你的应用场景进行参数设置：
- captureVideo：是否在屏幕共享时采集系统视频。
- captureAudio：是否在屏幕共享时采集系统音频。
- captureSignalVolume：采集的系统音量。
- dimensions：视频编码的分辨率。
- frameRate：视频编码帧率 (fps)。
- bitrate：视频编码码率 (Kbps)。
- contentHint：屏幕共享视频的内容类型。
Dart
```
await rtcEngine.startScreenCapture(
    const ScreenCaptureParameters2(captureAudio: true, captureVideo: true));
```

结合用户的手动操作，使 App 开启屏幕共享。有两种方式供你参考：

方式一：提示用户在 iOS 系统的控制中心长按屏幕录制按钮，并选择用你创建的 Extension 开启录制。
方式二：使用 Apple 在 iOS 12.0 中新增的 RPSystemBroadcastPickerView，使 App 界面弹出“开启屏幕共享”的按钮。提示用户通过点击该按钮开启录制。如果采用该方式，请参考以下代码修改 AppDelegate.m 文件：

Objective-C
FlutterMethodChannel* screensharingIOSChannel = [FlutterMethodChannel
                                        methodChannelWithName:@"example_screensharing_ios"
                                        binaryMessenger:controller.binaryMessenger];

[screensharingIOSChannel setMethodCallHandler:^(FlutterMethodCall* call, FlutterResult result) {
    if (@available(iOS 12.0, *)) {
        dispatch_async(dispatch_get_main_queue(), ^{
            NSURL *url = [[NSBundle mainBundle] URLForResource:nil withExtension:@"appex" subdirectory:@"PlugIns"];
            NSBundle *bundle = [NSBundle bundleWithURL:url];
            if (bundle) {
                RPSystemBroadcastPickerView *picker = [[RPSystemBroadcastPickerView alloc] initWithFrame:CGRectMake(0, 0, 100, 200)];
                picker.showsMicrophoneButton = YES;
                picker.preferredExtension = bundle.bundleIdentifier;
                for (UIView *view in [picker subviews]) {
                    if ([view isKindOfClass:UIButton.class]) {
                        [((UIButton*)view) sendActionsForControlEvents:UIControlEventAllTouchEvents];
                    }
                }
            }
        });
    }
}];

2 加入频道并发布屏幕共享流

调用 joinChannelEx 加入频道。在 ChannelMediaOptions 中进行如下配置：

设置 publishScreenCaptureAudio 为 true，在频道中发布屏幕采集的音频。
设置 publishScreenCaptureVideo 为 true，在频道中发布屏幕采集的视频。

Dart
// 发布屏幕共享的画面和声音
await _engine.joinChannelEx(
    token: '',
    connection: RtcConnection(
        channelId: _controller.text, localUid: shareShareUid),
    options: const ChannelMediaOptions(
    autoSubscribeVideo: false,
    autoSubscribeAudio: false,
    publishCameraTrack: false,
    publishMicrophoneTrack: false,
    // 在频道中发布屏幕采集的音频
    publishScreenCaptureAudio: true,
    // 在频道中发布屏幕采集的视频
    publishScreenCaptureVideo: true,
    clientRoleType: ClientRoleType.clientRoleBroadcaster,
    ));

// 订阅远端音视频流，发布麦克风的音频、摄像头采集的视频
await _engine.joinChannelEx(
    token: '',
    connection:
        RtcConnection(channelId: _controller.text, localUid: localUid),
    options: const ChannelMediaOptions(
    autoSubscribeVideo: true,
    autoSubscribeAudio: true,
    publishCameraTrack: true,
    publishMicrophoneTrack: true,
    clientRoleType: ClientRoleType.clientRoleBroadcaster,
    ));

注意

如果你已经加入频道，则需要调用 updateChannelMediaOptionsEx 更新频道媒体选项并设置 publishScreenCaptureVideo 和 publishScreenCaptureAudio 为 true。

3 停止屏幕共享

调用 stopScreenCapture，在频道内停止屏幕共享。示例代码如下：

Dart
await _engine.stopScreenCapture();

macOS / Windows 平台

技术原理

声网目前在 macOS/Windows 平台上支持以下两种屏幕共享方案：

通过 displayId 共享指定屏幕，或指定屏幕的部分区域。
通过 windowId 共享指定窗口，或指定窗口的部分区域。

根据实际业务场景的不同，你可以选择以下任一方式调用 API 实现屏幕共享：

在加入频道前调用 startScreenCaptureByDisplayId 或 startScreenCaptureByWindowId，然后调用 joinChannelEx 加入频道并设置 publishScreenTrack 或 publishSecondaryScreenTrack 为 true，即可开始屏幕共享。
在加入频道后调用 startScreenCaptureByDisplayId 或 startScreenCaptureByWindowId，然后调用 updateChannelMediaOptionsEx 更新频道媒体选项并设置 publishScreenTrack 或 publishSecondaryScreenTrack 为 true，即可开始屏幕共享。

本文中的步骤以第一种时序为例。

实现步骤

1 获取屏幕 ID 或窗口 ID

调用 getScreenCaptureSources 获取可共享的屏幕和窗口的对象列表，列表中包含窗口 ID 和屏幕 ID 等信息，示例代码如下：

Dart
await rtcEngine.getScreenCaptureSources(
    thumbSize: thumbSize, iconSize: iconSize, includeScreen: true);

2 共享指定的屏幕或窗口

调用 startScreenCaptureByDisplayId 共享指定屏幕，其中 displayId 设置为上一步获取到的屏幕 ID，示例代码如下：

Dart
await rtcEngine.startScreenCaptureByDisplayId(
    displayId: sourceId!,
    regionRect: const Rectangle(x: 0, y: 0, width: 0, height: 0),
    captureParams: const ScreenCaptureParameters(
        captureMouseCursor: true,
        frameRate: 30,
    ));

调用 startScreenCaptureByWindowId 共享指定屏幕，其中 windowId 设置为上一步获取到的窗口 ID，示例代码如下：

Dart
await rtcEngine.startScreenCaptureByWindowId(
    windowId: sourceId!,
    regionRect: const Rectangle(x: 0, y: 0, width: 0, height: 0),
    captureParams: const ScreenCaptureParameters(
        captureMouseCursor: true,
        frameRate: 30,
  ),
);

3 加入频道并发布屏幕共享流

调用 joinChannelEx 加入频道。在 ChannelMediaOptions 中将 publishScreenTrack 或 publishSecondaryScreenTrack 设为 true，在频道中发布屏幕共享流。

Dart
// 发布屏幕共享的画面和声音
await _engine.joinChannelEx(
    token: '',
    connection: RtcConnection(
        channelId: _controller.text, localUid: shareShareUid),
    options: const ChannelMediaOptions(
    autoSubscribeVideo: false,
    autoSubscribeAudio: false,
    // 发布屏幕采集的视频流
    publishScreenTrack: true,
    // 发布第二个屏幕采集的视频流
    publishSecondaryScreenTrack: true,
    publishCameraTrack: false,
    publishMicrophoneTrack: false,
    clientRoleType: ClientRoleType.clientRoleBroadcaster,
    ));

// 订阅远端音视频流，发布麦克风的音频、摄像头采集的视频
await _engine.joinChannelEx(
    token: '',
    connection:
        RtcConnection(channelId: _controller.text, localUid: localUid),
    options: const ChannelMediaOptions(
    autoSubscribeVideo: true,
    autoSubscribeAudio: true,
    publishCameraTrack: true,
    publishMicrophoneTrack: true,
    clientRoleType: ClientRoleType.clientRoleBroadcaster,
    ));

注意

如果你已经加入频道，则需要调用 updateChannelMediaOptionsEx 更新频道媒体选项并设置 publishScreenTrack 或 publishSecondaryScreenTrack 为 true。

4 停止屏幕共享

调用 stopScreenCapture，在频道内停止屏幕共享。示例代码如下：

Dart
await _engine.stopScreenCapture();

参考信息

功能介绍

声网 SDK 的屏幕共享特性可提供以下功能，适用于各种场景下的屏幕共享。

信息

屏幕共享功能在各平台的适用情况如下：

桌面端（Windows 和 macOS）：支持上述所有屏幕共享功能。
移动端（Android 和 iOS）：仅支持共享整个屏幕。

共享整个屏幕

将你的整个屏幕进行共享，包括屏幕中的所有信息，该功能支持同时采集两块屏幕的信息并共享。

共享 App 窗口

如果你不希望将整个屏幕内容分享给其他用户，可以只共享一个 App 窗口中的画面。

共享指定区域

如果你只希望共享屏幕或 App 窗口中的一部分，可以在开启屏幕共享时设置一个共享区域，只有该区域内的画面会被分享。

高级功能

除上述功能外，你还可以在开启屏幕共享时通过调整参数，实现以下高级共享功能：

屏蔽指定 App 窗口：在共享屏幕时，如果你不希望暴露某个 App 窗口，可以选择将该 App 窗口屏蔽，则该窗口将不会出现在共享的屏幕中。
描边：如果你需要勾勒出正在共享的范围，可以对指定的 App 窗口或屏幕进行描边，并自定义描边的宽度、颜色和透明度。
前置指定 App 窗口：如果你同时共享了多个 App 窗口，可能会出现窗口之间互相遮挡的情况，你可以指定一个 App 窗口并将其前置，即可避免它被其他窗口遮挡。
设置共享场景：SDK 会根据你设置的场景自动调节 QOE (Quality of Experience) 策略。
- 在共享文档、幻灯片、表格，或者远程控制时，你可以将共享场景设置为文档场景或远程控制场景，SDK 会优先保障画质，并降低接收端看共享视频的延时。
- 在共享游戏或电影、视频直播时，你可以将共享场景设置为游戏场景或视频场景，SDK 会优先保障流畅性。

优势介绍

声网提供的屏幕共享特性具备以下优势：

超高清画质体验

支持超高清视频（分辨率为 4K，帧率为 60 fps），给用户带来更加流畅、高清的极致画面体验。

多 App 支持

适配 WPS Office、Microsoft Office Power Point、Visual Studio Code、Adobe Photoshop、Windows Media Player 和 Scratch 等多款主流 App，方便用户在屏幕共享时直接共享指定 App、提升了功能易用性。

多设备支持

支持多设备同时共享，兼容 Windows 8 系统、无独立显卡的设备、双显卡设备、外接屏幕设备等，满足各种场景下的设备使用需求。

多平台适配

支持 iOS、Andriod、macOS、Windows、Web、Unity、Flutter、React Native、Unreal Engine 等平台。

高安全保障

支持仅共享 App 和屏幕中的部分区域内容，并支持屏蔽指定 App 窗口，有效保障用户信息安全。

示例项目

声网在 Flutter SDK 中提供屏幕共享的代码示例，你可以参考以下文件实现屏幕共享：
