使用说明

本文介绍如何在你的项目中集成和使用依图实时语音转写（中文）插件（以下简称“依图实时转写插件”）。

技术原理

依图实时转写插件是对依图核心 API 的封装。通过声网 SDK v4.x 提供的 setExtensionProperty 方法，传入指定的 key 和 value 参数，你可以快速集成依图的语音转写能力。

setExtensionProperty 方法的 key 参数与依图的 API 名称完全对应，value 参数以 JSON 格式包装该 API 的部分或全部参数。因此，调用该方法时只要传入指定的 key 和 value，就可以调用对应的依图 API，实现语音转写的有关功能。

前提条件

Android 开发环境需满足以下要求：

• JDK 8 或以上版本。
• Android Studio 4.1 以上版本。
• 搭载 arm64-v8a 或 armeabi-v7a 的真机（非模拟器）。

示例项目

依图实时转写插件提供了一个 Gitee 示例项目，你可以前往查看完整的项目结构和示例代码。

平台	语言	示例项目
Android	Java	agora/android
iOS	Objective-C	agora/ios

运行步骤

参考以下步骤快速跑通示例项目：

1. 克隆仓库：

   Shell

   git clone https://gitee.com/shanghai-yitu-network/saas-demo.git

2. 在声网控制台购买和激活依图实时语音转写（中文）插件，购买成功后，保存好弹窗中展示的 devId 和 accessKey。

3. 进入声网控制台 > 云市场页面，下载依图实时语音转写（中文）的 Android 插件动态库压缩包。

4. 解压文件夹，将所有 .aar 文件保存到项目文件夹的 Android/app/libs 路径。

5. 在 Android Studio 中打开示例项目。

6. 将项目与 Gradle 文件同步。

7. 打开 MainActivity.java 文件，填入你的声网 App ID。获取 App ID 请参考开通服务。

   Java

   // 第 32 行
   private static final String appId = "";

8. 连接一台 Android 真机（非模拟器），运行项目。

预期效果

运行成功后，示例项目会安装到你的设备上。

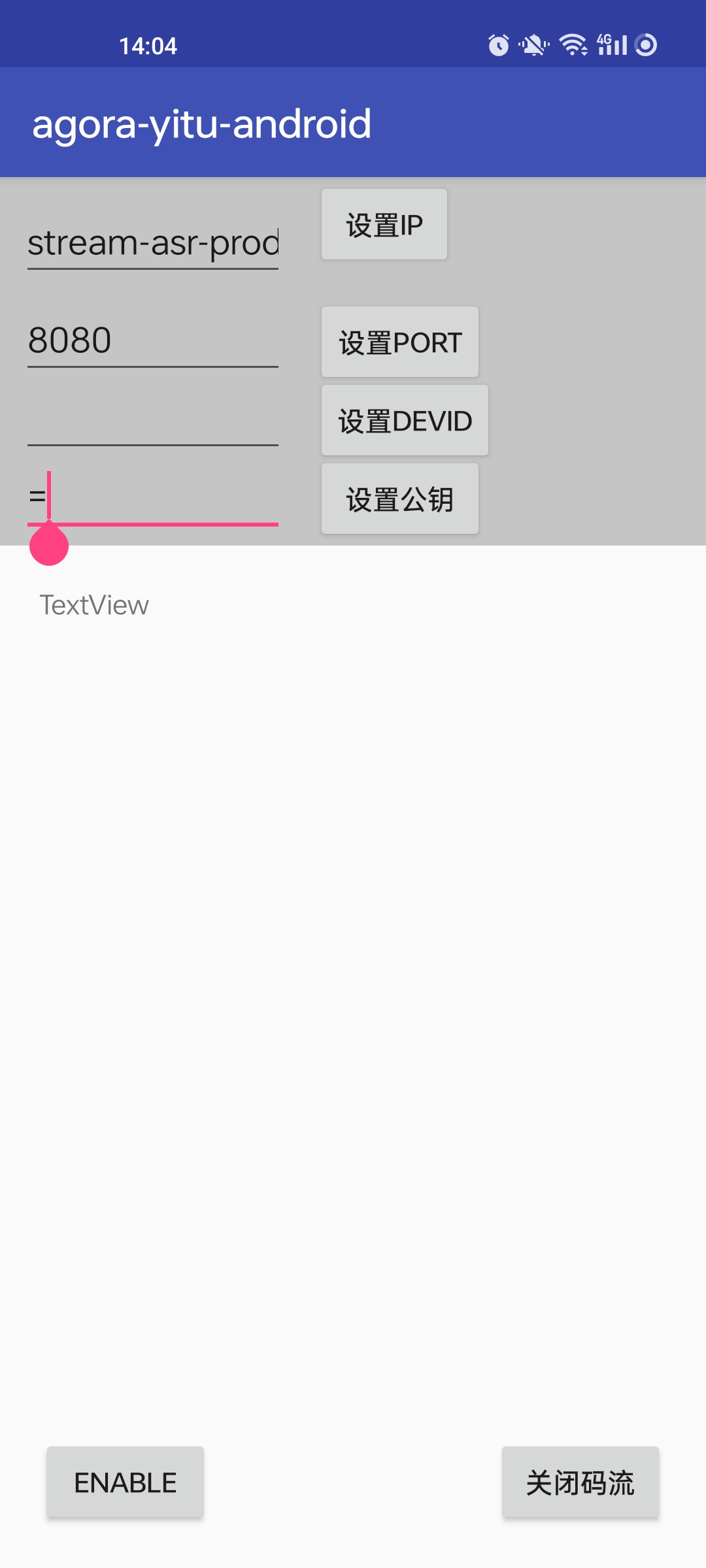

1. 启动 App，在设置 DEVID、设置公钥输入框中分别填入购买插件时获取的 devId 和 accessKey，注意删除输入框内自带的 =。



2. 单击左下角的 ENABLE 按钮启动倾听。

3. 对着麦克风说话，语音转写文本会显示在文本视图中。

4. 单击右下角的关闭码流按钮停止转写。

集成和调用流程

本节介绍如何集成声网 SDK 和插件，并调用核心 API 实现转写功能。

1. 集成 SDK 和插件

开始前，你需要在项目中分别集成声网音频 SDK 和依图实时转写插件。

1.1 集成声网音频 SDK

依图实时转写插件需要与声网音频 SDK v4.x 搭配使用。参考以下文档集成音频 SDK v4.x 并实现基础的语音通话：

实现语音通话

1.2 购买和激活插件

在声网控制台购买和激活依图实时转写插件。购买成功后，保存好弹窗中展示的 devId 和 accessKey，后续初始化插件时需要用到。

1.3 集成插件

参考以下步骤在你的项目中集成插件：

1. 进入声网控制台 > 云市场页面下载依图实时语音转写（中文）的 Android 插件包。

2. 解压后，将所有 .aar 文件保存到项目文件夹的 /app/libs 路径。

3. 打开 app/build.gradle 文件，在 dependencies 中添加如下行：

   Java

   implementation fileTree(dir: "libs", include: ["*.jar", "*.aar"])

4. 导入需要用到的类：

   Java

   import io.agora.extension.yitu.ExtensionManager;

1.4 升级插件

声网云市场推荐你更新插件版本前使用数据库工具 (如 SQLite) 来实现插件版本管理，从而确保插件版本与对应的资源包版本一致。因为当插件版本和资源包版本未对齐时，会出现 App 闪退、崩溃等现象。

以下是用 SQLite 来进行插件版本管理的示例：

1. 使用 SQLite 数据库自行维护插件包和资源包的版本信息。
2. 每次项目初始化时，自动检测当前项目使用的资源包版本：
   • 如果无记录文件或记录的资源包版本为旧，则更新资源。成功更新后，回写最新资源包版本信息到 SQLite。
   • 如果记录的资源包版本与当前匹配，则正常实现业务。

如果你的项目已经集成过声网云市场提供的第三方插件，并需要更新插件，可以参考以下步骤来保证更新后的可用性。

以下升级流程以相芯美颜特效插件为例：

1. 参考集成插件章节下载所需平台最新版本的插件包和资源包。

2. 删除项目内旧版本的插件包及其资源包后，再将新版插件和资源包放入对应位置。或者直接在对应目录下用新版插件和资源包替换旧版。

3. 删除设备上用老版本插件和资源包编译的 App，重新编译你的项目并运行。

注意

编译 App 时，系统会优先使用连接设备上存在的资源包。请务必在删除旧版本应用程序后再进行编译和运行，否则可能会出现插件版本与资源包不匹配的情况，从而导致各种意外问题。

2. 启用插件

创建并初始化 RtcEngine 后，调用 addExtension 加载插件并且调用 enableExtension 开启插件，然后调用其它 API（enableVideo、joinChannel 等）。

Java

RtcEngineConfig config = new RtcEngineConfig();
config.addExtension(ExtensionManager.EXTENSION_NAME);

mRtcEngine = RtcEngine.create(config);
mRtcEngine.enableExtension(ExtensionManager.EXTENSION_VENDOR_NAME, ExtensionManager.EXTENSION_AUDIO_FILTER_NAME, true);

3. 初始化插件

调用 setExtensionProperty，依次设置依图服务器 IP、端口、devId、accessKey。

Java

public static final String EXTENSION_VENDOR_NAME = "Yitu";
public static final String EXTENSION_AUDIO_FILTER_NAME = "YituSpeechRecognition";
mRtcEngine.setExtensionProperty(EXTENSION_VENDOR_NAME, EXTENSION_AUDIO_FILTER_NAME, "ip", "127.0.0.1");
mRtcEngine.setExtensionProperty(EXTENSION_VENDOR_NAME, EXTENSION_AUDIO_FILTER_NAME, "port", "8080");
mRtcEngine.setExtensionProperty(EXTENSION_VENDOR_NAME, EXTENSION_AUDIO_FILTER_NAME, "devID", "2333");
mRtcEngine.setExtensionProperty(EXTENSION_VENDOR_NAME, EXTENSION_AUDIO_FILTER_NAME, "accessKey", "21354515312");

4. 建立 WebSocket 连接

调用 setExtensionProperty，发起 WebSocket 连接。

Java

mRtcEngine.setExtensionProperty(EXTENSION_VENDOR_NAME, EXTENSION_AUDIO_FILTER_NAME, "command", "WebSocketConnect");

如果 WebSocket 连接成功，依图插件会返回 onEvent(WebSocketConnectResult, success) 回调。

成功建立 WebSocket 连接后，如果 10 秒内无任何操作，服务器将自动断开连接，此时你会收到 onEvent(WebSocketConnectResult, remoteClose) 回调。

5. 创建任务

收到成功连接 WebSocket 的回调后，你需要调用 setExtensionProperty 创建任务。目前依图只支持采样率 sampleRate 为 16000。

收到声网 SDK 的 onStarted 回调后，调用 getExtensionProperty，传入 key 为 getSpeakersInfo，获取音色列表：

Java

mRtcEngine.setExtensionProperty(EXTENSION_VENDOR_NAME, EXTENSION_AUDIO_FILTER_NAME, "createTask", "{\"audioConfig\":{\"aue\":\"PCM\",\"sampleRate\":16000},\"speechConfig\":{\"lang\":\"MANDARIN\",\"customWord\":[\"依图\",\"卡拉 O K\"],\"recognizeType\":\"STREAMING\",\"wordsReplace\":{\"keywords\":[\"回忆\"],\"replace\":[\"什么\"]}}}");

其中 value 参数的 JSON 格式如下，各字段的解释详见 JSON 字段说明。

JSON

{
    "audioConfig": {
        "aue": "PCM",
        "sampleRate": 16000
    },
    "speechConfig": {
        "lang": "MANDARIN",
        "customWord": ["依图", "卡拉 O K"],
        "recognizeType": "STREAMING",
        "wordsReplace": {
            "keywords": ["回忆"],
            "replace": ["什么"]
        }
    }
}

6.接收解析结果

创建完任务后，依图插件会自动开启码流解析，返回 onEvent(recognizedResult, "识别结果") 回调。解析过程中会多次返回结果，isFinal 字段为 true 代表是最终的返回结果。

返回结果的 JSON 示例：

JSON

{
    "globalStreamId": "85987bdd-c187-4019-a8e7-1a6ecb3ad840",
    "result": {
        "isFinal": true,
        "bestTranscription": {
            "transcribedText": "啊什么一",
            "piece": [
                {
                    "transcribedText": "啊",
                    "endTimestamp": 60,
                    "transcribedType": 20
                },
                {
                    "transcribedText": "什",
                    "beginTimestamp": 840,
                    "endTimestamp": 930,
                    "transcribedType": 20
                },
                {
                    "transcribedText": "么",
                    "beginTimestamp": 930,
                    "endTimestamp": 1020,
                    "transcribedType": 20
                },
                {
                    "transcribedText": "一",
                    "beginTimestamp": 1050,
                    "endTimestamp": 1110,
                    "transcribedType": 20
                }
            ]
        },
        "status": {
            "processedTimestamp": 1500
        }
    }
}

各字段的解释详见 JSON 字段说明。

7. 关闭任务

需要停止识别时，调用 setExtensionProperty 关闭任务。关闭任务代表插件不再接收新的码流，已经接收到的码流仍然会返回解析结果。

Java

mRtcEngine.setExtensionProperty(EXTENSION_VENDOR_NAME, EXTENSION_AUDIO_FILTER_NAME, "command", "turnOffAudioStream");

8. 再次开启或修改配置

关闭任务后，如果需要再次开启实时转写或需要修改配置参数，从第 3 步建立 WebSocket 连接开始即可。

参考信息

API 参考

• 声网 SDK 的插件相关方法和回调
• 插件的 key-value 说明

常见问题

1. 在 MacBook 上运行 Android 示例项目为什么会编译失败？

由于示例项目中 Android NDK 的路径默认为 Windows 设备上的路径，因此在 MacBook 上会编译失败并提示 Location specified by ndk.dir did not contain a valid NDK。参考以下步骤解决：

1. 在 Android Studio 的顶部菜单栏中依次点击 File > Project Structure... > SDK Location，将 Android NDK location 的路径替换为你的本地路径，并且复制该路径。
2. 打开 local.properties 文件，将 ndk.dir 的路径替换为你刚才复制的路径，并且保存修改。
3. 连接 Android 设备，再次运行。

2. 为什么在编译 App 时会出现 models: no match 的报错？

该错误通常是由于资源包匹配问题引起的。很可能是因为在编译新插件时，没有删除旧版本的 App。建议你删除旧版 App 后重新编译运行。
