自定义插件

本文介绍灵动课堂插件机制的原理、灵动课堂内置插件、以及如何新增一个插件。

注意

本文仅针对 2.7.0 或之后版本。如需了解如何在 2.4.x、2.5.x、2.6.x 版本上自定义插件，请参考自定义插件（旧版）。

技术原理

灵动课堂提供插件机制，帮助开发者集成源代码时为业务需求扩展课堂能力。同时，通过插件机制，可以降低自定义业务与课堂的代码耦合程度，从而降低集成源代码的后期升级难度。

插件的技术原理分为：

• 插件的生命周期
• 插件的实例化
• 插件的挂载点
• 插件的通信机制
• 插件用于扩展教室能力
• 插件用于调用教室能力
• 插件的轨迹同步和多语言能力

详见插件的技术原理介绍。

内置插件

本节介绍灵动课堂内置的插件。它们扩展了教室能力，主要分为以下两类：

• 通用类插件
  • 互动白板
  • IM 模块
  • 内嵌浏览器
  • 视频同步播放器（目前仅支持 Youtube 视频）
  • 水印插件
• 教具类插件
  • 答题器
  • 投票器
  • 计时器

内置插件的源代码均位于 apaas-widgets-web 仓库的 src/gallery 目录下，具体为如下：

插件名称	源代码文件夹	UMD 模块名
互动白板（适配 AgoraEduSDK）	classroom/whiteboard	FcrBoardWidget
IM 模块（适配 AgoraEduSDK）	classroom/im	AgoraHXChatWidget
内嵌浏览器（适配 AgoraEduSDK）	classroom/webview	FcrWebviewWidget
视频同步播放器（适配 AgoraEduSDK）	classroom/stream-media	FcrStreamMediaPlayerWidget
答题器（适配 AgoraEduSDK）	classroom/answer	AgoraSelector
投票器（适配 AgoraEduSDK）	classroom/vote	AgoraPolling
计时器（适配 AgoraEduSDK）	classroom/counter	AgoraCountdown
水印插件（适配 AgoraEduSDK）	classroom/watermark	FcrWatermarkWidget
内嵌浏览器（适配 AgoraProctorSDK）	proctor/webview	FcrWebviewWidget
聊天室（适配 FcrUIScene）	scene/chatroom	FcrChatroom
计时器（适配 FcrUIScene）	scene/countdown	FcrCountdownWidget
投票器（适配 FcrUIScene）	scene/polling	FcrPollingWidget
答题器（适配 FcrUIScene）	scene/quiz	FcrPopupQuizWidget
视频同步播放器（适配 FcrUIScene）	scene/stream-media	FcrStreamMediaPlayerWidget
内嵌浏览器（适配 FcrUIScene）	scene/webview	FcrWebviewWidget
互动白板（适配 FcrUIScene）	scene/whiteboard	FcrBoardWidget

新增一个插件

如果你需要新增一个自定义的 Widget，可继承灵动课堂提供的 AgoraWidgetBase 类，并实现抽象方法。

如下是 AgoraWidgetBase 类的定义：

TypeScript

/**
 * AgoraWidgetBase 提供 Widget 相关操作 API
 */
export declare abstract class AgoraWidgetBase
  implements
    AgoraWidgetRenderable,
    AgoraMultiInstanceWidget,
    AgoraWidgetLifecycle
{
  constructor(
    _widgetController: AgoraWidgetController,
    _classroomStore: EduClassroomStore
  );

  onInstall(controller: AgoraWidgetController): void {}
  onCreate(properties: any, userProperties: any): void {}
  onPropertiesUpdate(properties: any): void {}
  onUserPropertiesUpdate(userProperties: any): void {}
  onDestroy(): void {}
  onUninstall(controller: AgoraWidgetController): void {}

  locate(): HTMLElement | undefined | null;
  render(dom: HTMLElement): void;
  unload(): void;

  setInstanceId(instId: string): void;

  get instanceId(): string;
  /**
   * Widget 的名称
   */
  abstract get widgetName(): string;
  /**
   * Widget 唯一 ID
   */
  get widgetId(): string;
  /**
   * 容器层级
   */
  get zContainer(): 0 | 10;
  /**
   * 轨迹同步控制器
   */
  get trackController(): AgoraWidgetTrackController | undefined;
  /**
   * Widget 控制器
   */
  get widgetController(): AgoraWidgetController;
  /**
   * 教室 Store
   */
  get classroomStore(): EduClassroomStore;
  /**
   * 共享 UIStore
   */
  get shareUIStore(): EduShareUIStore;
  /**
   * 教室配置
   */
  get classroomConfig(): import("agora-edu-core").EduClassroomConfig;
  /**
   * UI 配置
   */
  get uiConfig(): FcrUIConfig;
  /**
   * 主题
   */
  get theme(): FcrTheme;
  /**
   * 广播消息
   */
  broadcast(messageType: string, message: unknown): void;
  /**
   * 增加广播监听
   */
  addBroadcastListener(
    listener: Omit<AgoraWidgetMessageListener, "widgetId">
  ): void;
  /**
   * 移除广播监听
   */
  removeBroadcastListener(
    listener: Omit<AgoraWidgetMessageListener, "widgetId">
  ): void;
  /**
   * 更新 Widget 属性
   */
  updateWidgetProperties(properties: any): Promise<{
    data: any;
  }>;
  /**
   * 更新 Widget 用户属性
   */
  updateWidgetUserProperties(userProperties: any): void;
  /**
   * 删除 Widget
   * @returns
   */
  deleteWidget(): Promise<{
    data: any;
  }>;
  /**
   * 删除 Widget 用户属性
   * @param keys
   * @returns
   */
  removeWidgetUserProperties(keys: string[]): Promise<{
    data: any;
  }>;
  /**
   * 删除 Widget 扩展属性
   * @param keys
   * @returns
   */
  removeWidgetExtraProperties(keys: string[]): Promise<{
    data: any;
  }>;
  /**
   * 设置 Widget 为活跃状态
   * @param props
   */
  setActive(props?: any): void;
  /**
   * 设置 Widget 为不活跃状态
   */
  setInactive(props?: any): void;
  /**
   * 获取最新组件层级
   */
  get latestZIndex(): number;
}

下面展示新增一个 ExampleWidget 来实现一个最基本的 Widget。

使用 AgoraWidgetBase

创建一个继承 AgoraWidgetBase 类的 ExampleWidget 类：

TypeScript

import { AgoraWidgetBase } from "agora-common-libs";

export class ExampleWidget extends AgoraWidgetBase {
  private _dom?: HTMLElement;
  /**
   * 全局唯一的 Widget 名称
   */
  get widgetName(): string {
    return "example";
  }

  /**
   * 挂载点
   * 重写 locate 方法返回一个节点，则此 Widget 将渲染在此节点内部
   *
   * 这里将 ExampleWidget 挂载至白板区域
   */
  locate(): HTMLElement | null | undefined {
    return document.querySelector(".widget-slot-board") as HTMLElement;
  }

  /**
   * Widget 节点已挂载
   * 此时可以在 DOM 节点进行自定义渲染
   */
  render(dom: HTMLElement): void {
    dom.innerHTML = "This is a custom widget";
    dom.style.height = "100%";
    dom.style.display = "flex";
    dom.style.alignItems = "center";
    dom.style.justifyContent = "center";
    this._dom = dom;
  }

  /**
   * 卸载组件
   * 此时可以把相关资源释放掉
   */
  unload(): void {
    this._dom = undefined;
  }
}

launch 中传入自定义的 Widget

通过 launch 中的 widgets 参数传入自定义 Widget：

TypeScript

const widgets = {
  // 需要引入上面定义的 ExampleWidget 类
  'example': ExampleWidget
};
// 填入你使用的 SDK 名，如 AgoraEduSDK、AgoraProctorSDK
AgoraEduSDK.launch(dom, {
  // ...
  widgets: widgets
  // ...
});

创建自定义的 Widget

因为这里的 ExampleWidget 为自定义的 Widget，因此需要手动调用 WidgetUIStore 中的 createWidget 方法来创建 Widget：

TypeScript

// 修改 WidgetUIStore 代码
// 文件路径 packages/agora-classroom-sdk/src/infra/stores/common/widget/index.ts 文件中加入代码

onInstall() {
  // ...
  // 在 onInstall 方法最后加入此代码，在房间加入成功后打开指定 Widget
  this._disposers.push(
    reaction(
      () => this.classroomStore.widgetStore.widgetController,
      () => {
        // 打开我们新增的 widget ，此处传入 widgetName
        this.createWidget('example');
      },
    ),
  );
}

插件效果展示

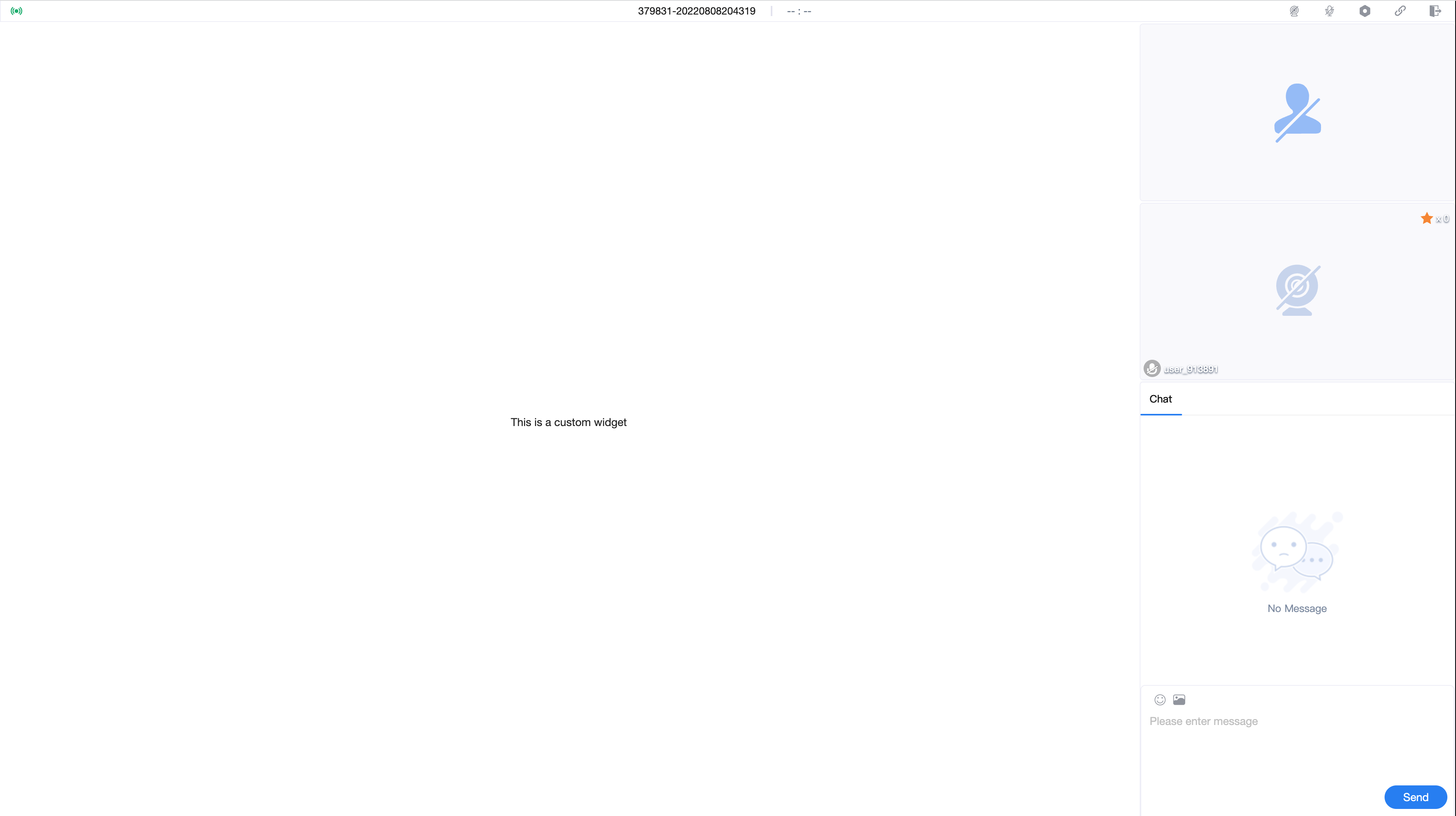

启动教室，插件挂载后的效果如图：

基于现有能力快速创建一个教具插件

灵动课堂为开发者提供了一个名为 AgoraEduToolWidget 抽象类，此类实现了教具类插件通用能力的封装。继承此类可以获得插件的轨迹同步、层级控制能力，以及对 UI 窗口的显示和显示的控制逻辑。

配合 ControlledModal 组件，你还可快速实现内置教具插件的外层窗口，减少大量的通用逻辑代码开发，具体实现请参考仓库 src/gallery 目录下 answer、vote、counter 文件夹，其中提供灵动课堂内置的教具类插件源代码。

如下是 AgoraEduToolWidget 类的定义：

TypeScript

/**
 * AgoraEduToolWidget 是教学道具 Widget 基类
 * 使用 AgoraEduToolWidget 抽象类作为基类，实现可拖拽且轨迹同步的 Widget
 */
export abstract class AgoraEduToolWidget
  extends AgoraWidgetBase
  implements AgoraWidgetLifecycle, AgoraTrackSyncedWidget
{
  private _controlStateCallbacks: CallableFunction[] = [];
  onUninstall(controller: AgoraWidgetController) {}
  onInstall(controller: AgoraWidgetController) {}
  onCreate(properties: any, userProperties: any): void {}
  onPropertiesUpdate(properties: any): void {}
  onUserPropertiesUpdate(userProperties: any): void {}
  onDestroy(): void {}
  get track(): Track {
    return this.trackController?.track!;
  }
  get zIndex(): number {
    return this.trackController?.zIndex || 0;
  }
  @bound
  updateZIndexToRemote(zIndex: number) {
    this.trackController?.updateRemoteZIndex(zIndex);
    this.widgetController.zIndexController.setZIndex(zIndex);
  }
  @bound
  updateZIndexToLocal(zIndex: number) {
    this.trackController?.updateLocalZIndex(zIndex);
    this.widgetController.zIndexController.setZIndex(zIndex);
  }
  get draggable(): boolean {
    return true;
  }
  get resizable(): boolean {
    return false;
  }
  get dragHandleClassName(): string {
    return "modal-title";
  }
  get dragCancelClassName(): string {
    return "modal-title-close";
  }
  get boundaryClassName(): string {
    return "widget-slot-board";
  }
  get minWidth(): number {
    return 0;
  }
  get minHeight(): number {
    return 0;
  }
  get trackMode(): AgoraWidgetTrackMode {
    return AgoraWidgetTrackMode.TrackPositionOnly;
  }

  @bound
  updateToRemote(
    end: boolean,
    pos: Point,
    dimensions?: Dimensions | undefined,
    options?: TrackOptions | undefined
  ): void {
    this.trackController?.updateRemoteTrack(end, pos, dimensions, options);
  }

  @bound
  updateToLocal(trackProps: AgoraWidgetTrack): void {
    this.trackController?.updateLocalTrack(trackProps);
  }

  @bound
  handleResize({ width, height }: { width: number; height: number }) {
    this.track.setRealDimensions({ width, height });
    this.track.reposition(false);
  }

  @bound
  handleClose() {
    this.widgetController.broadcast(
      AgoraExtensionWidgetEvent.WidgetBecomeInactive,
      this.widgetId
    );

    this.deleteWidget();
  }

  @bound
  setVisibility(visible: boolean) {
    this.track.setVisibility(visible);
  }

  get controlled() {
    return this.hasPrivilege;
  }

  addControlStateListener(cb: (controlled: boolean) => void) {
    this._controlStateCallbacks.push(cb);
  }

  removeControlStateListener(cb: (controlled: boolean) => void) {
    this._controlStateCallbacks = this._controlStateCallbacks.filter(
      (c) => c !== cb
    );
  }

  fireControlStateChanged() {
    const controled = this.controlled;
    this._controlStateCallbacks.forEach((cb) => {
      cb(controled);
    });
  }
}

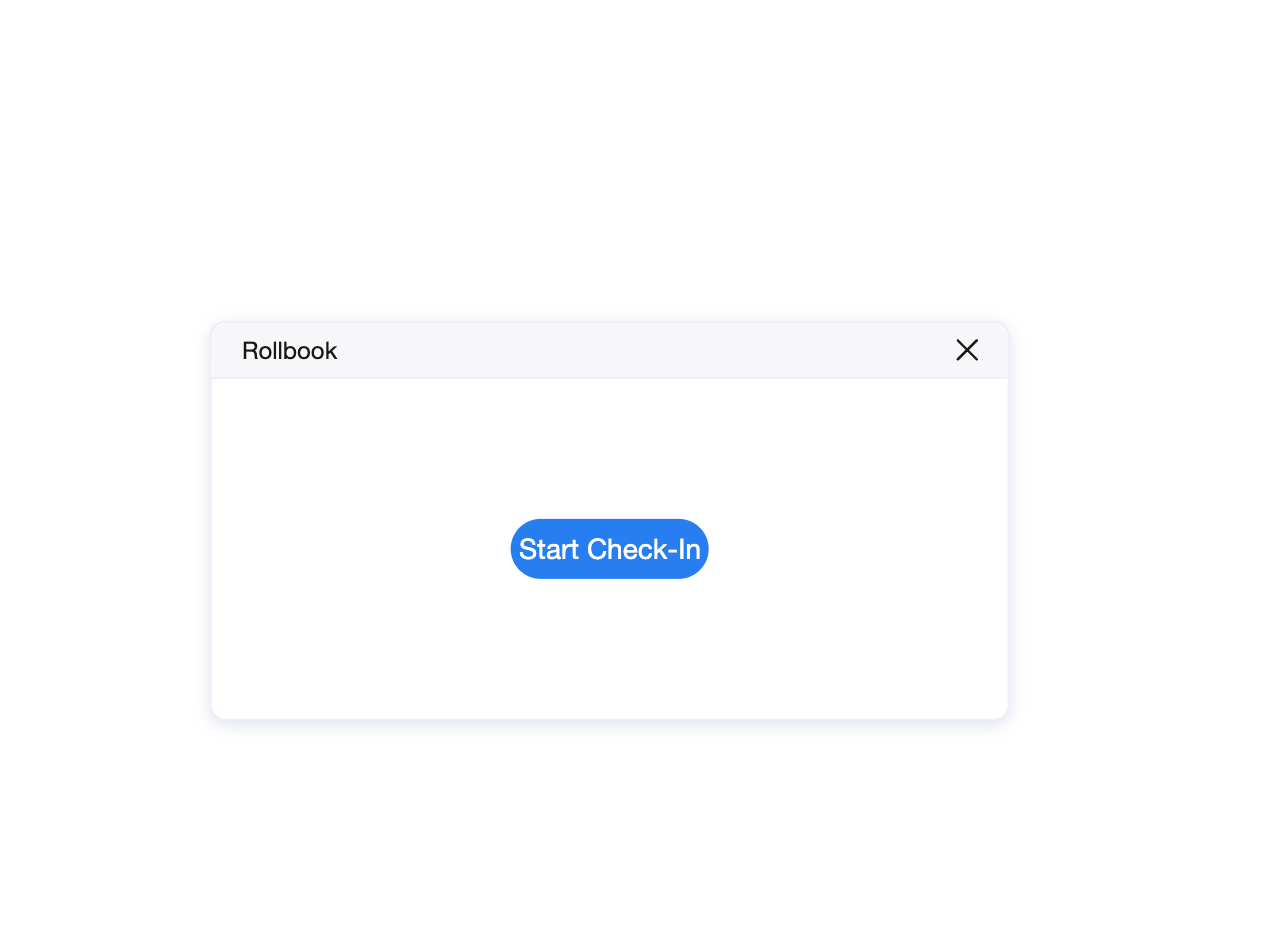

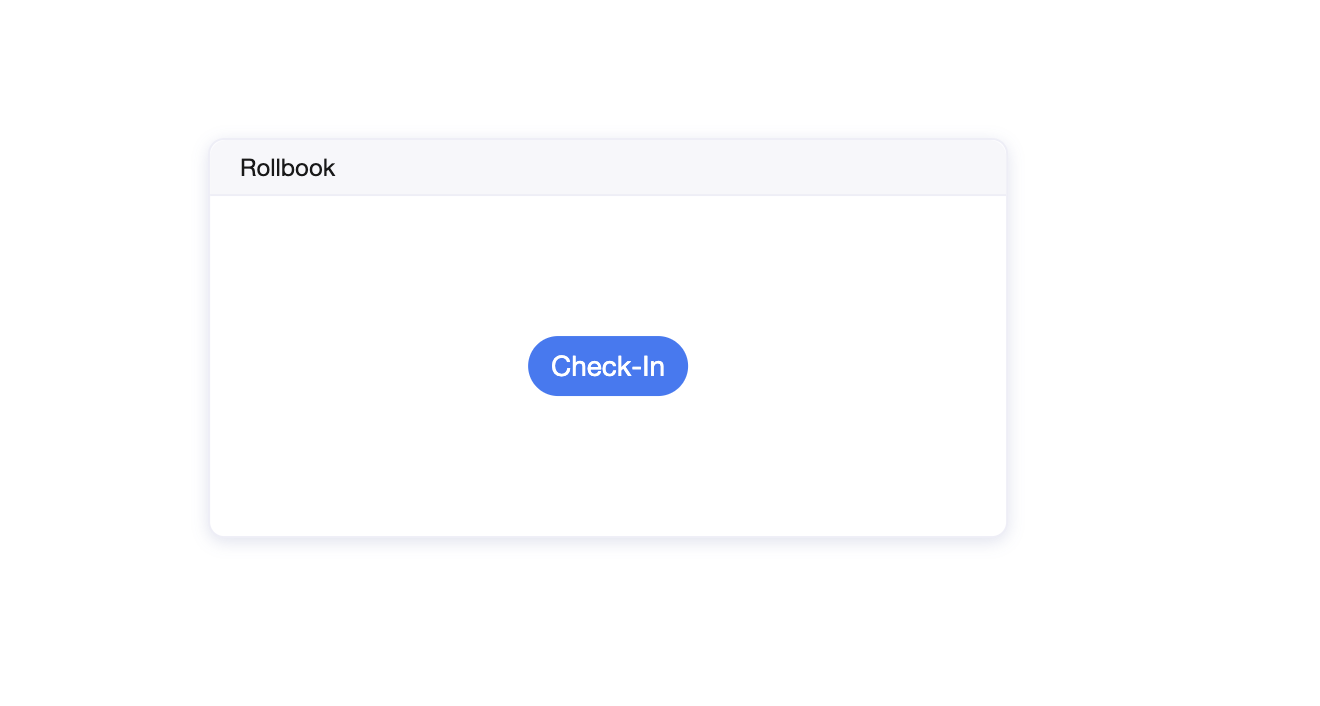

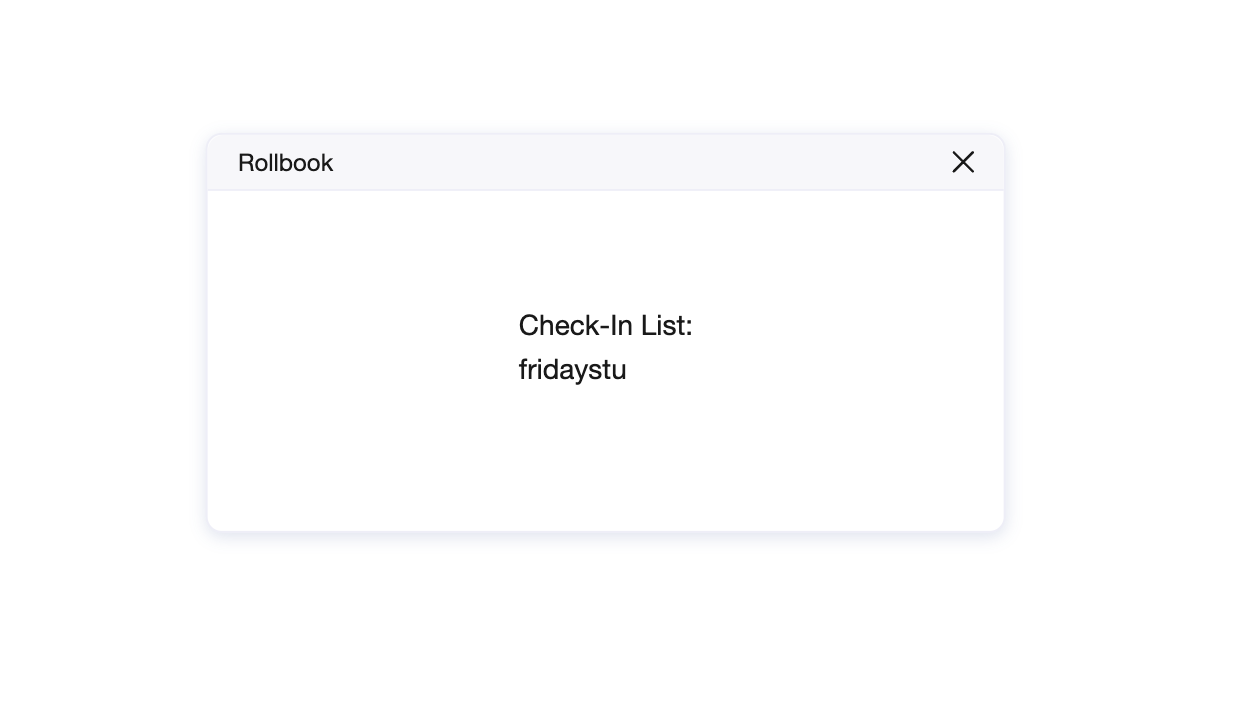

下面展示如何基于灵动课堂现有 Widget 能力创建一个课前点名的教具插件。完整源代码见 rollbook-widget。

使用 AgoraEduToolWidget

创建一个继承 AgoraEduToolWidget 类的 RollbookWidget 类：

TypeScript

// src/gallery/rollbook/index.tsx
import { render, unmountComponentAtNode } from "react-dom";
import { App } from "./app";
import { AgoraEduToolWidget } from "../../common/edu-tool-widget";
import { observable, action, computed } from "mobx";
import type { AgoraWidgetController } from "agora-edu-core";
import { bound } from "agora-common-libs";
import { AgoraExtensionWidgetEvent } from "../../events";
import { SvgIconEnum } from "../../components/svg-img";

/**
 * 点名册：
 * 老师可通过此插件知晓教室内学生参与情况
 */
export class RollbookWidget extends AgoraEduToolWidget {
  private _dom?: HTMLElement;
  @observable
  started = false;
  @observable
  checkInList: string[] = [];
  /**
   * 是否已签到
   */
  @computed
  get isCheckedIn() {
    const { userUuid } = this.classroomConfig.sessionInfo;
    return this.checkInList.includes(userUuid);
  }
  /**
   * 签到用户名列表
   */
  @computed
  get checkInUserNames() {
    return this.checkInList.map((userUuid) => {
      // 从UserStore中取出对应用户ID的用户名(此方法不适用于大班课班型)
      const user = this.classroomStore.userStore.studentList.get(userUuid);
      return user?.userName || "Unknown";
    });
  }
  /**
   * 窗口初始宽度
   */
  get minWidth(): number {
    return 400;
  }
  /**
   * 窗口初始高度
   */
  get minHeight(): number {
    return 200;
  }

  /**
   * 全局唯一的Widget名称
   */
  get widgetName(): string {
    return "rollbook";
  }

  /**
   * 控制Widget是否可控
   */
  get hasPrivilege(): boolean {
    return [1, 3].includes(this.classroomConfig.sessionInfo.role);
  }

  get checkInPropKey() {
    const { userUuid } = this.classroomConfig.sessionInfo;
    const key = `checkIn-${userUuid}`;
    return key;
  }

  /**
   * Widget节点已挂载，此时可以在DOM节点进行自定义渲染
   * @param dom
   */
  render(dom: HTMLElement): void {
    this._dom = dom;
    dom.style.width = "100%";
    dom.style.height = "100%";
    // 使用 React 渲染UI组件
    render(<App widget={this} />, dom);
  }

  /**
   * 组件卸载，此时可以把相关资源释放掉
   */
  unload(): void {
    if (this._dom) {
      // 卸载 React 组件
      unmountComponentAtNode(this._dom);
    }
    this._dom = undefined;
  }

  onCreate(properties: any, userProperties: any): void {
    this._handlePropertiesChange(properties);
  }

  onPropertiesUpdate(properties: any): void {
    this._handlePropertiesChange(properties);
  }

  onInstall(controller: AgoraWidgetController) {
    // 将插件入口注册到工具箱

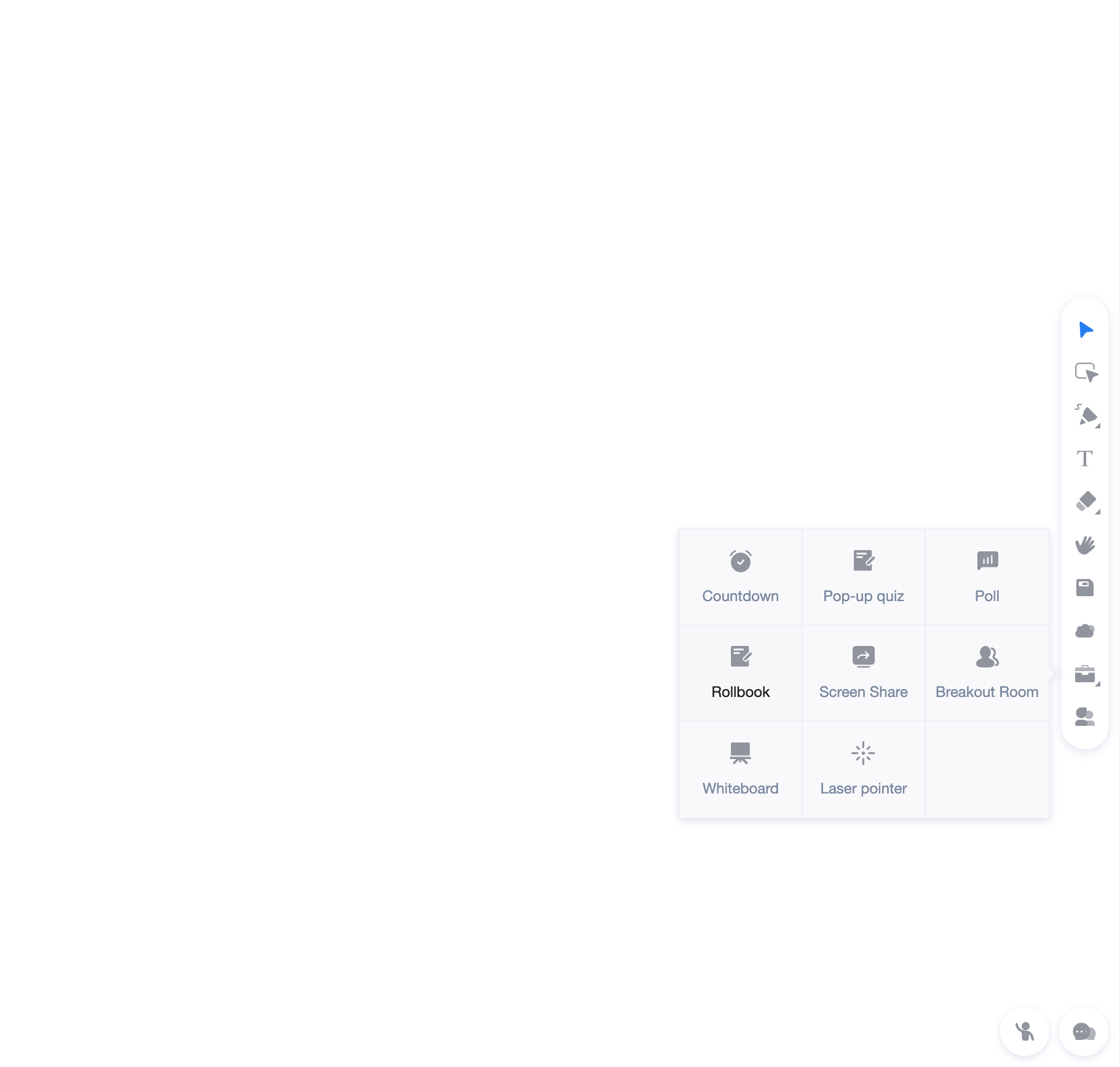

    controller.broadcast(AgoraExtensionWidgetEvent.RegisterCabinetTool, {
      id: this.widgetName,
      name: "Rollbook",
      iconType: SvgIconEnum.ANSWER,
    });
  }

  onUninstall(controller: AgoraWidgetController) {
    // 将插件入口从工具箱移除
    controller.broadcast(
      AgoraExtensionWidgetEvent.UnregisterCabinetTool,
      this.widgetName
    );
  }

  @action
  private _handlePropertiesChange(properties: any) {
    const list: string[] = [];
    Object.keys(properties.extra || {}).forEach((k) => {
      if (k.startsWith("checkIn-")) {
        const userUuid = k.replace("checkIn-", "");
        list.push(userUuid);
      }
    });
    this.checkInList = list;
    this.started = !!properties.extra?.started;
  }

  /**
   * 学生点击签到，更新签到列表
   */
  @bound
  checkIn() {
    this.updateWidgetProperties({
      extra: {
        // 使用Key-Value方式可以以增量方式更新Widget
        [this.checkInPropKey]: true,
      },
    });
  }

  /**
   * 老师点击开始签到，更新Widget状态
   */
  @bound
  startCheckIn() {
    this.setActive({ extra: { started: 1 } });
  }
}

增加渲染组件

增加一个 App 组件用于在插件窗口中渲染：

TypeScript

// src/gallery/rollbook/app.tsx
import React, { FC } from "react";
import { observer } from "mobx-react";
import { ControlledModal } from "../../common/edu-tool-modal";
import { EduRoleTypeEnum } from "agora-edu-core";
import { RollbookWidget } from ".";
import { Button } from "../../components/button";

/**
 * 点名册组件
 * @param param0
 * @returns
 */
export const App: FC<{ widget: RollbookWidget }> = ({ widget }) => {
  const view = () =>
    [EduRoleTypeEnum.teacher, EduRoleTypeEnum.assistant].includes(
      widget.classroomConfig.sessionInfo.role
    ) ? (
      <TeacherView widget={widget} />
    ) : (
      <StudentView widget={widget} />
    );
  return (
    <ControlledModal
      onFullScreen={() => {}}
      canRefresh={false}
      widget={widget}
      title="Rollbook"
      onCancel={widget.handleClose}
    >
      {view()}
    </ControlledModal>
  );
};

/**
 * 老师界面显示实际签到列表
 */
export const TeacherView: FC<{ widget: RollbookWidget }> = observer(
  ({ widget }) => {
    const started = widget.started;
    return (
      <div>
        {started ? (
          <React.Fragment>
            <div>Check-In List:</div>
            <ul>
              {widget.checkInUserNames.map((item, i) => (
                <li key={i.toString()}>{item}</li>
              ))}
            </ul>
          </React.Fragment>
        ) : (
          <Button onClick={widget.startCheckIn}>Start Check-In</Button>
        )}
      </div>
    );
  }
);

/**
 * 学生显示签到按钮
 */
export const StudentView: FC<{ widget: RollbookWidget }> = observer(
  ({ widget }) => {
    const isCheckedIn = widget.isCheckedIn;
    return (
      <div>
        <Button onClick={widget.checkIn} disabled={isCheckedIn}>
          {isCheckedIn ? "Checked-In" : "Check-In"}
        </Button>
      </div>
    );
  }
);

launch 中传入自定义的 Widget

通过 launch 中的 widgets 参数传入自定义 Widget：

TypeScript

const widgets = {
  // 需要引入上面定义的 RollbookWidget 类
  'rollbook': RollbookWidget
};
// 填入你使用的 SDK 名，如 AgoraEduSDK、AgoraProctorSDK
AgoraEduSDK.launch(dom, {
...
widgets: widgets
...
});

插件效果展示

启动教室，可以在工具箱中找到此插件，如图：

老师点击并打开插件的界面效果：

老师点击 Start Check-In 后，学生端显示插件的效果：

学生点击 Check-In 后，老师端签到列表中显示此学生的效果：
