实现和小程序互通
微呼叫是声网基于 RTSA SDK 开发的，实现和微信小程实时音视频互动的服务。借助该服务，用户可以从智能手表、智能门铃等设备直接呼叫微信电话，也可以从微信小程序直接向智能设备发起呼叫。

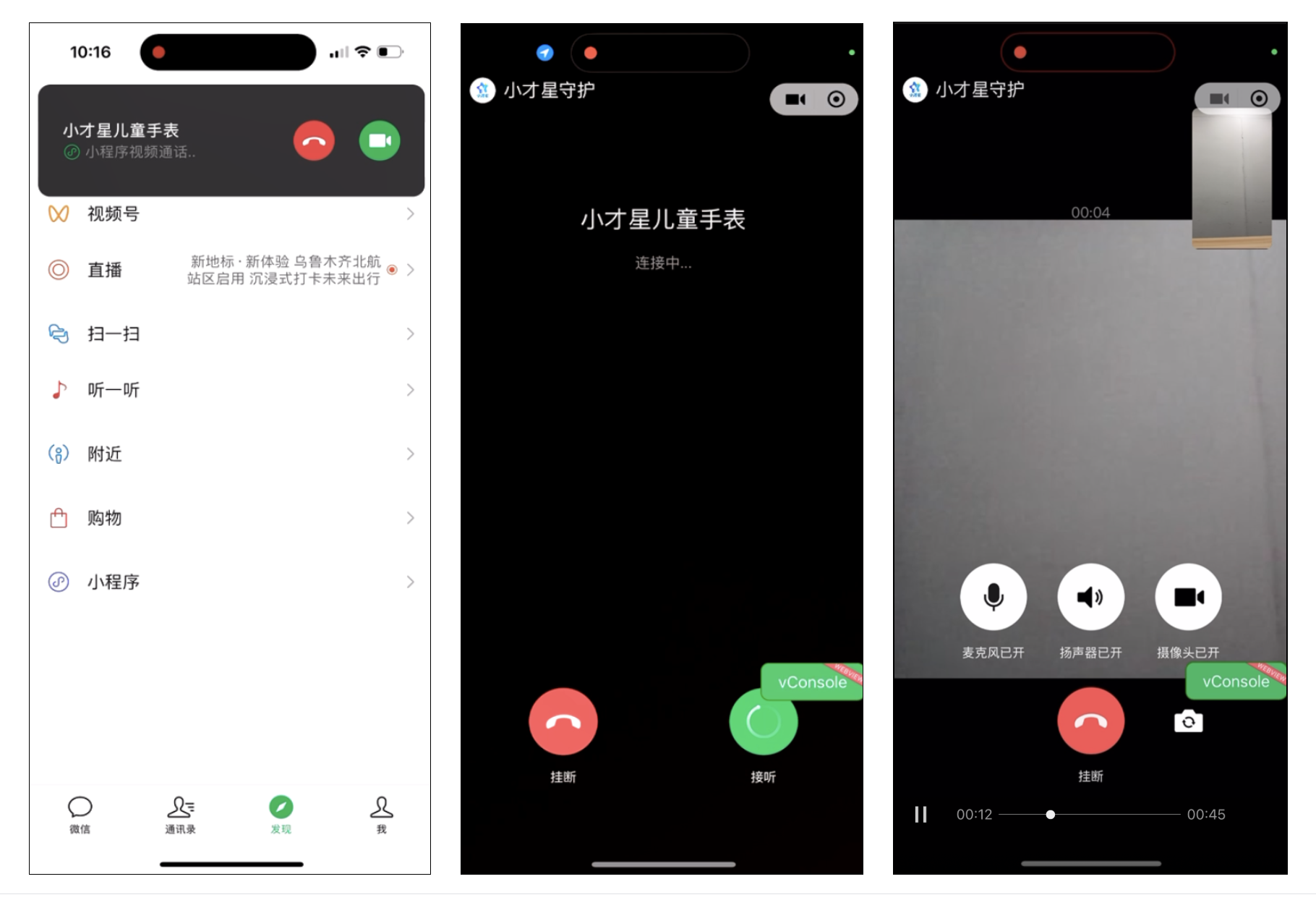

设备来电和接听过程的示意图如下：
本文介绍使用声网微呼叫对接微信 VoIP 的完整流程，实现智能设备和小程序通话。
实现流程

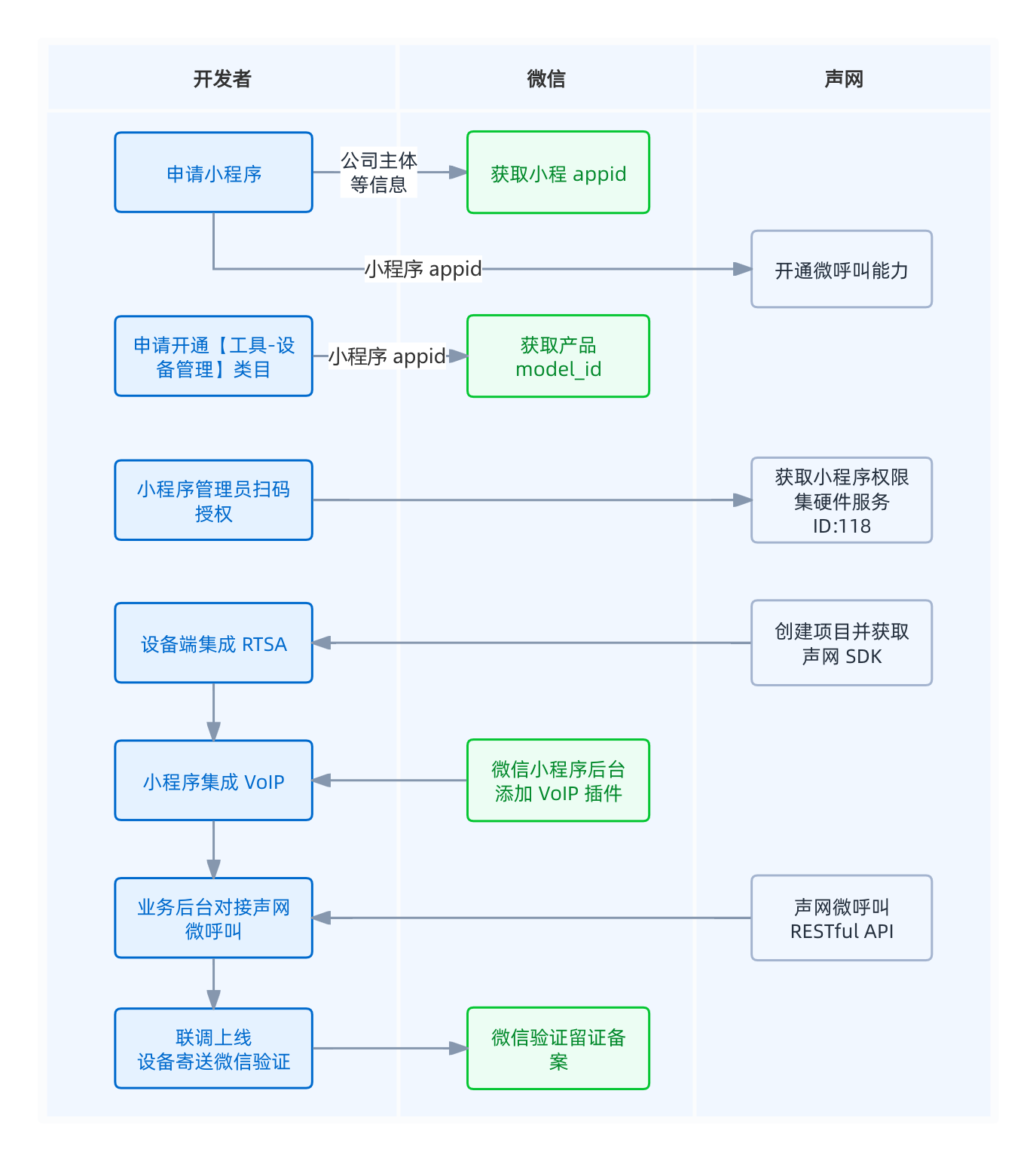

微呼叫涉及小程序、微信和声网三个模块的交互。完整的实现流程如下：
前提条件
开通微信小程序
开通微呼叫和 NCS 服务
- 参考开通服务在声网控制台开通微呼叫服务，并完成授权。
- 声网微呼叫使用 License 校验呼叫的合法性。如果 License 不合法，会使用消息通知服务 NCS 将相关事件回调给开发者。因此在开发前，你还需要开通声网消息通知服务。
熟悉开发参数
在开发过程中，需要在接口中进行传参。请熟悉微信侧和声网侧的如下参数
微信侧：
modelId：开发者硬件提交对应的产品名称、产品型号、产品说明、产品图片等后，微信会发放该产品的信息；deviceId：开发者硬件的唯一设备 ID，由开发者自行定义。在呼叫前，需要先激活，激活校验modelId+deviceId，后续的呼叫都会用到该参数；appId：小程序应用的 ID；openId：小程序用户在其appid下的的唯一 ID。
声网侧：
appid：声网针对每个项目会分配一个唯一的 ；channelName：声网进行音视频通信时商定的频道号，在同一频道内，双方可以进行通话；deviceUID：1v1 通话时，设备加入频道时使用的uid；robotUID：1v1 通话时，微呼叫服务使用的uid，声网微呼叫服务会以该uid加入设备的频道拉流，并转发给小程序，该uid需要开发者在呼叫时一同传给声网；token：微呼叫uid加入频道使用的 ，该 Token 需要开发者在发起呼叫时一同传给声网；license：无论设备呼叫小程序或者小程序呼叫设备，需要传入license值以便确定呼叫的合法性；License 不合法会回调相应的结果给开发者，开发者需要通过消息通知服务接收该事件。
实现步骤
1. 获取并激活 License
联系商务申请并获取 License。然后调用 /active 接口激活申请到的 License：
请确保传入的 licenseKey 的值和发起呼叫接口中传入的 wechat.deviceId 一致。在调用发起呼叫接口时，SD-RTN™ 会对这两个值进行校验，如果一致且 License 在有效期，则呼叫成功，否则呼叫失败。
curl --location 'https://api.sd-rtn.com/dabiz/license/v2/active?pid=02F5xxxxxxxxxxxxxxxxxxxxxxxxEC30&licenseKey=xxxx&appid=a6d6xxxxxxxxxxxxxxxxxxxxxxxxf75e' \
--header 'Authorization: Basic <Basic Auth>'
License 激活成功的响应示例如下：
{
"code": 200,
"data": {
"pid": "E4D6xxxxxxxxxxxxxxxxxxxxxxxx7E79",
"license": "1D65xxxxxxxxxxxxxxxxxxxxxxxx6016",
"licenseKey": "1234xxxxxxxxxxx1234",
"expireTime": 17xxxxxxxx,
"activationTime": 17xxxxxxxx,
"skuView": {
"product": 1,
"name": "演示申请01",
"mediaType": 1,
"minutes": 100,
"period": "00:00~23:59"
}
}
}
2. 实现设备呼叫小程序
从设备端呼叫小程序的实现细节如下图所示：
下图中，红色箭头标注为需要你实现的逻辑。
2.1 设备端实现呼叫和挂断
设备端进行音视频通话，需要先集成声网媒体流加速 RTSA SDK。你可以参考 RTSA 快速开始集成 SDK 并实现基础的媒体流互通。
设备端在集成 RTSA SDK 后，自行实现如下逻辑：
- 发起呼叫小程序并加入 RTC 频道
- 挂断小程序
2.2 小程序端实现音视频通话
在小程序管理后台添加 VoIP 插件，然后参考 VoIP 通话插件集成并实现音视频通话。
为方便实现，声网在 GitHub 提供一个集成了 VoIP 插件的小程序示例项目供你参考，你可以下载体验并查看源码。
2.3 业务后台呼叫小程序
使用你的业务服务器调用 /call/miniapp 接口，对指定的小程序发起呼叫。SD-RTN™ 会拉取设备端通过 RTSA SDK 发布的流，同时推送给微信小程序实现通话。
/call/miniapp 接口调用的代码示例如下：
curl --location 'https://api.sd-rtn.com/v2/miniapp/aabxxxxxxxxxxxx63/voip/call/miniapp' \
--header 'Content-Type: application/json' \
--header 'Authorization: Basic MjxxxxxxxxxxxxxxxxxxxxxxxxxxxxM=' \
--data '{
"agora": {
"channelName": "voip123456",
"robotUID": "123",
"deviceUID": "456",
"token": "aabxxxxxxxxxxxx63",
"license": "sdfjiojefkkglekr",
"appId": "aabxxxxxxxxxxxx63",
"encryptionMode": "NONE",
"encryptionKey": "test123",
"encryptionKdfSalt": "qqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqq",
"source": {
"videoCodec": "H264",
"videoWidth": 640,
"videoHeight": 480,
"videoFrameRate": 15
},
"sink": {
"audioCodec": "PCMA",
"videoTranscode": false,
"videoCodec": "H264",
"videoWidth": 640,
"videoHeight": 480,
"videoFrameRate": 15
}
},
"wechat": {
"openId":"ox-xxxxxxxxxxxxA",
"appId": "wxxxxxxxxxxd6",
"deviceId": "test_sn_1",
"modelId": "axxxxxxxxw",
"encodeVideoRotation": 1,
"landscape": true,
"subscribeVideoLength": 320,
"roomType": "video",
"listenerName": "m",
"versionType": 1,
"query": "a=b",
"callerCameraStatus": 0,
"listenerCameraStatus": 0,
"source": {
"videoCodec": "H264",
"videoWidth": 1920,
"videoHeight": 1080,
"videoFrameRate": 15
},
"sink": {
"videoTranscode": false,
"videoCodec": "H264",
"videoWidth": 640,
"videoHeight": 480,
"videoFrameRate": 15
}
}
}
成功发起呼叫的响应示例如下：
{
"code":200,
"msg":"ok",
"taskId":"1NxxxxxxxxxxxxxxxxxV"
}
3. 实现小程序呼叫设备
从小程序向设备端发起呼叫的实现流程如下图所示：
下图中，红色箭头标注为需要你实现的逻辑。
3.1 设备端实现接听和挂断
设备端在集成 RTSA SDK 后，还需要自行实现如下逻辑：
- 处理业务服务器发来的呼叫通知，进行接听，同时进行推流
- 挂断小程序
3.2 小程序呼叫设备端
在小程序管理后台添加 VoIP 插件，然后参考 VoIP 通话插件集成并实现音视频通话。
为方便实现，声网在 GitHub 提供一个集成了 VoIP 插件的小程序示例项目供你参考，你可以下载体验并查看源码。
调用 callDevice 方法进行呼叫：
wmpfVoip.callDevice({
roomType: string
sn: string,
modelId: string;,
payload: string;,
isCloud: boolean;,
enableCallerCamera: boolean;
enableListenerCamera: boolean;
})
其中：
-
isCloud参数需要设为true -
payload参数为转义格式的字符串。填写示例如下：信息如果需要，你可以使用 bejson.com 在线网站进行转义。
JSONpayload："{\"agoraVoIP\": {\"trigger\": \"MiniApp\",\"version\": \"v2\",\"transmission\": {\"agora\": {\"channelName\": \"miniapp_voip\",\"robotUID\": \"456\",\"deviceUID\": \"123456\",\"token\": \"aab8b8f5a*******42fcfafe7063\",\"appId\": \"aab8b***********2fcfafe7063\", \"license\": \"UyTjxxxxxxxxxxxxxxxxx\",\"encryptionMode\": \"NONE\", \"encryptionKey\": \"\", \"encryptionKdfSalt\": \"\", \"source\":{\"videoCodec\": \"JPEG\",\"videoWidth\": 480,\"videoHeight\": 480,\"videoFrameRate\": 15}, \"sink\": {\"audioCodec\": \"PCMA\",\"videoTranscode\": true,\"videoCodec\": \"JPEG\",\"videoWidth\": 480,\"videoHeight\": 480,\"videoFrameRate\": 15}},\"wechat\": {\"openId\":\"ox-mm5R8*****mH7WqT_u4lc\",\"appId\": \"wxf*******ed6\",\"deviceId\": \"test_sn_new\",\"modelId\": \"a7ELno*********zOY8L2hw\",\"landscape\": false,\"subscribeVideoLength\":640,\"roomType\": \"video\",\"listenerName\": \"m\",\"versionType\": 0,\"query\": \"a=b\",\"callerCameraStatus\": 0,\"listenerCameraStatus\": 0,\"source\":{\"videoCodec\": \"H264\",\"videoWidth\": 1280,\"videoHeight\": 720,\"videoFrameRate\": 15},\"sink\":{\"videoTranscode\": true,\"videoCodec\": \"H264\",\"videoWidth\": 480,\"videoHeight\": 480,\"videoFrameRate\": 15}}}}}"
payload 参数包含的主要字段及填写方式如下：
| 字段 | 数据类型 | 是否必填 | 描述 |
|---|---|---|---|
trigger | String | 是 | 固定 Key MiniApp，代表触发端为小程序端。 |
version | String | 是 | 固定 Key v2，代表版本号。 |
transmission | Object | 是 | 包含如下字段： |
3.3 业务服务器通知设备端呼叫到来
当小程序向设备端发起呼叫时，会告知你的业务服务器。业务服务器获取 robotUID、token、channelName 等参数后，通知设备端有呼叫到来，准备推流。
4. 挂断小程序
从你的业务服务器调用 /call/{modelId}/{deviceId} 接口，挂断小程序。
curl --location --request DELETE 'https://api.sd-rtn.com/v1/miniapp/aabxxxxxxxxxxxx63/voip/call/axxxxxxxxw/txxxxx1' \
--header 'Authorization: Basic MjxxxxxxxxxxxxxxxxxxxxxxxxxxxxM='
成功挂断的响应示例如下：
{
"code": 200,
"msg": "ok",
"taskId": ""
}
5. 验收设备
由于微信小程序工具类类目的开通没有门槛，为了安全要求，需要将最终集成的设备寄送给微信进行认证备案，具体参考硬件 VoIP 审核验证要求。
参考信息
常见问题
调用小程序 callDevice 接口时返回错误码，应如何解决？
回答：你可以参考微信 VoIP 插件错误码文档进行问题排查和解决。
