鱼眼镜头畸变矫正与分离显示

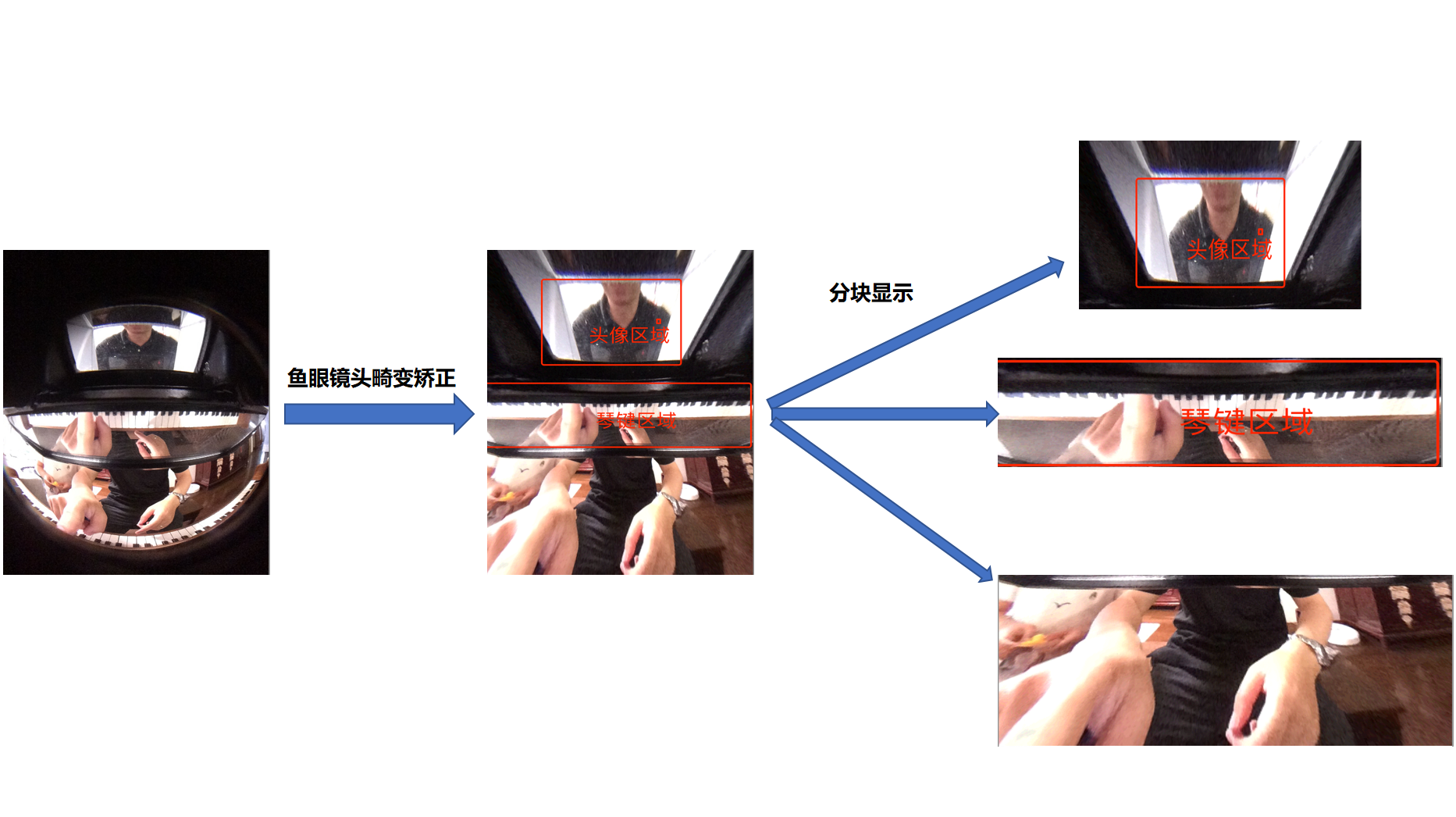

在乐器陪练场景中，学生端可能会配置鱼眼镜头，用于让教师看到学生的弹奏动作，但是鱼眼镜头拍摄的画面存在失真。本文介绍如何使用声网提供的 API 对鱼眼镜头的画面进行畸变矫正和分离显示处理，以帮助教师在教学过程中更好地演示和纠正学生的弹奏动作。

前提条件

开始前请确保你的项目满足如下条件： 你已经集成了声网 RTC 教育特殊版 SDK 并实现了基本的音视频功能。详见快速开始。

实现方法

鱼眼镜头画面畸变矫正

你可以通过以下步骤进行鱼眼镜头画面畸变校正。声网建议在学生端进行鱼眼镜头画面矫正操作。

注意

由于鱼眼镜头画面畸变矫正参数较为复杂且与具体镜头型号有关，声网建议你提交工单联系技术支持协助调参。

1. 根据镜头的实际情况，设置鱼眼镜头画面矫正参数。

   Java

   // 鱼眼镜头画面矫正参数。
   FishCorrectionParams config = new FishCorrectionParams();

   // xCenter 和 yCenter 代表鱼眼图像处理的中心位置。取值范围 [0.4, 0.6]。
   config.xCenter = 0.5;
   config.yCenter = 0.5;

   // 鱼眼镜头成像的区域大小。取值范围 [1, 5]。
   config.scaleFactor = 2;
   // 镜头焦距。取值范围 [20, 40]。
   config.focalLength = 28;
   // 标定鱼眼镜头的参数，通过镜头焦距计算。取值范围 [20, 40]。
   config.polFocalLength = 31;
   // 鱼眼矫正效果切分高度。取值范围 [0, 1]。在切分线以上的画面有鱼眼矫正效果，在切分线以下的画面无鱼眼矫正效果。
   config.splitHeight = 0.469;
   // 镜头的一组参数，通过多项式拟合得到。不同类型的鱼眼镜头会有不同的值。
   config.ss[0] = 0.8327;
   config.ss[1] = 0.0;
   config.ss[2] = -0.5536;
   config.ss[3] = 0.4999;
   config.ss[4] = -0.5590;

2. 调用 enableFishCorrection 开启鱼眼镜头画面矫正。

   Java

   mRtcEngine.enableFishCorrection(true, config);

画面分离显示

你可以通过以下步骤进行画面分离。声网建议在教师端进行画面分离操作，分离后的画面再传回学生端。

1. 在调用 setupRemoteVideo、setupLocalVideo、setLocalVideoMirrorMode、setRemoteRenderMode、setLocalRenderMode 之前，调用 enableVideoMultiRenderer 启用多重渲染。

   Java

   mRtcEngine.enableVideoMultiRenderer(true);

2. 调用 setupLocalVideo 和 setupRemoteVideo 分别增加本地和远端的渲染视图。

   Java

   VideoCanvas canvas = new VideoCanvas();
   // 设置渲染的视频源
   canvas.sourceType = VIDEO_SOURCE_CAMERA_PRIMARY;
   canvas.crop = new VideoCanvas.Crop();
   // 设置裁剪后出现在渲染区域的图像
   canvas.crop.xPoint = 100;
   canvas.crop.yPoint = 100;
   canvas.crop.width = 400;
   canvas.crop.height = 400;
   // 增加本地渲染视图
   mRtcEngine.setupLocalVideo(canvas, VIDEO_VIEW_SETUP_ADD);
   // 增加远端渲染视图
   mRtcEngine.setupRemoteVideo(canvas, VIDEO_VIEW_SETUP_ADD);

API 参考

你可以参考在线音乐教学 API 参考了解更多 API 使用信息。
