使用合图插件 (Beta)

功能简介

合图插件需要与 Web SDK（v4.17.0 或以上）搭配使用，可以将本地用户的多路视频流以及图片合为一路视频流，让多个视频画面同时显示在同一个画面中。对于在线教育、远程会议、直播等场景，合图插件可以让 App 用户更加方便地查看和管理多个视频画面，实现人像画中画等功能。

点击在线链接体验本地合图功能。

注意事项

合图插件的浏览器支持如下：
- 支持 Chrome 91 以上版本、Edge 91 以上版本和 Firefox 最新版。为了获得最佳体验，推荐使用 Chrome 或 Edge 94 以上版本。
- 由于 Safari 特定版本内核存在 bug，只支持 iOS Safari 15.4 以上版本、macOS Safari 13 以上版本。
在保证效果的前提下，合图插件最多可以合成 2 路视频流（来自摄像头或者本地视频文件）、1 路屏幕共享流、2 张图片。对更多视频流和图片进行合成会影响性能和体验。
如需同时使用多个媒体处理插件，声网建议你使用 Intel Core i5 4 核或以上的处理器。同时开启多个插件后，如果其它正在运行的程序占用了较高的系统资源，你的 App 可能会出现音视频卡顿。

技术原理

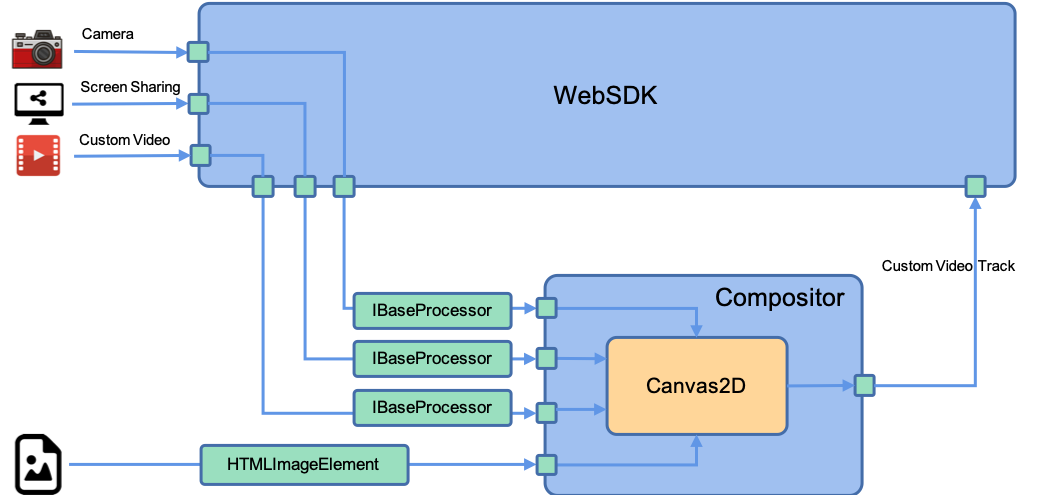

合图原理

本地合图的具体过程如下：

为参与本地合图的每一个视频轨道创建视频输入图层（IBaseProcessor）、每一张图片创建图片输入图层（HTMLImageElement）。
连接每一个视频轨道与对应的视频输入图层之间的管线，将视频流注入对应的输入图层。
合成器（Compositor）对所有输入图层进行合并。
连接合成器与本地视频轨道之间的管线，将合图后的视频输出到 SDK。

实现步骤

在远程会议中，会议主讲人除了展示 PPT 和人像画面以外，可能还需要使用图片、视频文件等资料来辅助展示，观众可能希望看到如下效果：

在这个场景中，我们需要将以下内容合成到一个视频轨道上：

屏幕共享视频轨道。
两张本地图片。
源视频轨道 1：通过摄像头采集的视频流创建，并且使用虚拟背景插件移除该轨道的背景。
源视频轨道 2：通过本地视频文件创建。

以这个场景为例，本地合图功能的实现步骤如下：

集成 Web SDK（v4.17.0 或以上）并实现基本的实时音视频功能。具体请参考快速开始文档。
集成虚拟背景插件并了解注意事项。具体请参考使用虚拟背景插件。
通过 npm 将合图插件集成到你的项目中：
1. 运行以下命令安装合图插件：
  Bash
  npm install agora-extension-video-compositor
2. 通过以下任意一种方式引入合图插件。

  方法一：在 JavaScript 文件中加入以下代码引入。
  TypeScript
  import VideoCompositingExtension from "agora-extension-video-compositor";
  方法二：在 HTML 文件中通过 Script 标签引入。引入后即可在 JavaScript 文件中直接使用 VideoCompositingExtension 对象。
  html
  <script src="./agora-extension-video-compositor.js"></script>

创建和注册合图插件：创建 AgoraRTCClient 对象之后，创建 VideoCompositingExtension 对象并调用 AgoraRTC.registerExtensions 注册插件，然后创建一个 VideoTrackCompositor 对象。

TypeScript
// 创建 Client 对象
const client = AgoraRTC.createClient({mode: "rtc", codec: "vp8"});
// 创建 VideoCompositingExtension 和 VirtualBackgroundExtension 对象
const extension = new VideoCompositingExtension();
const vbExtension = new VirtualBackgroundExtension();
// 注册插件
AgoraRTC.registerExtensions([extension, vbExtension]);
// 创建 VideoTrackCompositor 对象
let compositor = extension.createProcessor();
let vbProcessor = null;

分别调用 createScreenVideoTrack、 createCameraVideoTrack 和 createCustomVideoTrack 方法，创建三个视频轨道：

TypeScript
// 使用屏幕画面创建屏幕共享视频轨道
screenShareTrack = await AgoraRTC.createScreenVideoTrack({encoderConfig: {frameRate: 15}});

// 使用摄像头采集的视频创建源视频轨道 1
sourceVideoTrack1 = await AgoraRTC.createCameraVideoTrack({cameraId: videoSelect.value, encoderConfig: '720p_1'})

// 使用本地视频文件创建源视频轨道 2
const width = 1280, height = 720;
const videoElement = await createVideoElement(width, height, './assets/loop-video.mp4');
const mediaStream = videoElement.captureStream();
const msTrack = mediaStream.getVideoTracks()[0];
sourceVideoTrack2 = AgoraRTC.createCustomVideoTrack({ mediaStreamTrack: msTrack });

按从下到上的顺序创建图片和视频轨道的输入图层，后创建的图层会覆盖在上方。在下面这段代码中，屏幕共享画面位于最底层，源视频轨道 2 的画面位于最顶层：

TypeScript
// 创建屏幕共享视频轨道的输入图层
const screenShareEndpoint = processor.createInputEndpoint({x: 0, y: 0, width: 1280, height: 720, fit: 'cover'});
// 创建图片的输入图层
compositor.addImage('./assets/city.jpg', {x: 960, y: 0, width: 320, height: 180, fit: 'cover'})
compositor.addImage('./assets/space.jpg', {x: 0, y: 540, width: 320, height: 180, fit: 'cover'})
// 创建源视频轨道 1 和 2 的输入图层
const endpoint1 = compositor.createInputEndpoint({x: 0, y: 0, width: 320, height: 180, fit: 'cover'});
const endpoint2 = compositor.createInputEndpoint({x: 960, y: 540, width: 320, height: 180, fit: 'cover'});
// 设置源视频轨道 1 的虚拟背景
if (!vbProcessor) {
    vbProcessor = vbExtension.createProcessor();
    await vbProcessor.init("./assets/wasms");
    vbProcessor.enable();
    vbProcessor.setOptions({type: 'none'});
  }
// 连接视频输入图层与视频轨道之间的管线
screenShareTrack.pipe(screenShareEndpoint).pipe(screenShareTrack.processorDestination);
sourceVideoTrack1.pipe(vbProcessor).pipe(endpoint1).pipe(sourceVideoTrack1.processorDestination);
sourceVideoTrack2.pipe(endpoint2).pipe(sourceVideoTrack2.processorDestination);

合并所有输入图层，将合并后的视频注入到本地视频轨道：

TypeScript
const canvas = document.createElement('canvas');
canvas.getContext('2d');
// 创建本地视频轨道
localTracks.videoTrack = AgoraRTC.createCustomVideoTrack({ mediaStreamTrack: canvas.captureStream().getVideoTracks()[0]});

// 设置合图选项
compositor.setOutputOptions(1280, 720, 15);
// 开始合图
await compositor.start();
// 将合图后的视频注入本地视频轨道
localTracks.videoTrack.pipe(compositor).pipe(localTracks.videoTrack.processorDestination);

播放和发布本地视频轨道：

TypeScript
// 播放本地视频轨道
localTracks.videoTrack.play("local-player");

// 发布本地音视频轨道
localTracks.audioTrack = localTracks.audioTrack  || await AgoraRTC.createMicrophoneAudioTrack();
await client.publish(Object.values(localTracks));

需要离开频道时，调用 unpipe 断开合成器以及所有视频轨道的管线，并且停止所有音视频轨道，否则再次加入频道时可能会出错：

TypeScript
async function leave() {
  await client.leave();
  localTracks.audioTrack?.close();
  localTracks.videoTrack?.unpipe();
  localTracks.videoTrack?.close();
  compositor?.unpipe();
  vbProcessor?.unpipe();
  sourceVideoTrack1?.unpipe();
  sourceVideoTrack1?.close();
  sourceVideoTrack2?.unpipe();
  sourceVideoTrack2?.close();
  screenShareTrack?.unpipe();
  screenShareTrack.close();
}

示例代码

点击查看完整的示例代码

TypeScript
// 创建 Client 对象
const client = AgoraRTC.createClient({mode: "rtc", codec: "vp8"});
const extension = new VideoCompositingExtension();
const vbExtension = new VirtualBackgroundExtension();
AgoraRTC.registerExtensions([extension, vbExtension]);
let compositor = extension.createProcessor();
let vbProcessor = null;


let localTracks = {
  videoTrack: null,
  audioTrack: null,
};
let screenShareTrack = null;
let sourceVideoTrack1 = null;
let sourceVideoTrack2 = null;

async function join() {
  // 创建屏幕共享视频轨道
  screenShareTrack = await AgoraRTC.createScreenVideoTrack({encoderConfig: {frameRate: 15}});

  // 创建源视频轨道 1
  sourceVideoTrack1 = await AgoraRTC.createCameraVideoTrack({cameraId: videoSelect.value, encoderConfig: '720p_1'})

  // 创建源视频轨道 2
  const width = 1280, height = 720;
  const videoElement = await createVideoElement(width, height, './assets/loop-video.mp4');
  const mediaStream = videoElement.captureStream();
  const msTrack = mediaStream.getVideoTracks()[0];
  sourceVideoTrack2 = AgoraRTC.createCustomVideoTrack({ mediaStreamTrack: msTrack });

  // 按 z 轴从下到上的顺序创建视频轨道和图片的输入图层
  const screenShareEndpoint = processor.createInputEndpoint({x: 0, y: 0, width: 1280, height: 720, fit: 'cover'});
  compositor.addImage('./assets/city.jpg', {x: 960, y: 0, width: 320, height: 180, fit: 'cover'})
  compositor.addImage('./assets/space.jpg', {x: 0, y: 540, width: 320, height: 180, fit: 'cover'})
  const endpoint1 = compositor.createInputEndpoint({x: 0, y: 0, width: 320, height: 180, fit: 'cover'});
  const endpoint2 = compositor.createInputEndpoint({x: 960, y: 540, width: 320, height: 180, fit: 'cover'});

  // 移除源视频轨道 1 的背景
  if (!vbProcessor) {
    vbProcessor = vbExtension.createProcessor();
    await vbProcessor.init("./assets/wasms");
    vbProcessor.enable();
    vbProcessor.setOptions({type: 'none'});
  }
  // 连接视频输入管线
  screenShareTrack.pipe(screenShareEndpoint).pipe(screenShareTrack.processorDestination);
  sourceVideoTrack1.pipe(vbProcessor).pipe(endpoint1).pipe(sourceVideoTrack1.processorDestination);
  sourceVideoTrack2.pipe(endpoint2).pipe(sourceVideoTrack2.processorDestination);

  // 将合并后的视频注入到本地视频轨道
  const canvas = document.createElement('canvas');
  canvas.getContext('2d');
  localTracks.videoTrack = AgoraRTC.createCustomVideoTrack({ mediaStreamTrack: canvas.captureStream().getVideoTracks()[0]});

  compositor.setOutputOptions(1280, 720, 15);
  await compositor.start();
  localTracks.videoTrack.pipe(compositor).pipe(localTracks.videoTrack.processorDestination);

  // 播放和发布本地音视频轨道
  localTracks.videoTrack.play("local-player");
  localTracks.audioTrack = localTracks.audioTrack  || await AgoraRTC.createMicrophoneAudioTrack();
  await client.publish(Object.values(localTracks));
}

// 离开频道并断开所有视频输入管线
async function leave() {
  await client.leave();
  localTracks.audioTrack?.close();
  localTracks.videoTrack?.unpipe();
  localTracks.videoTrack?.close();
  compositor?.unpipe();
  vbProcessor?.unpipe();
  sourceVideoTrack1?.unpipe();
  sourceVideoTrack1?.close();
  sourceVideoTrack2?.unpipe();
  sourceVideoTrack2?.close();
  screenShareTrack?.unpipe();
  screenShareTrack.close();
}

API 参考

IVideoCompositingExtension

createProcessor

TypeScript
createProcessor(): VideoTrackCompositor;

创建合成器。

返回值：

VideoTrackCompositor: 合成器对应的 VideoTrackCompositor 对象。

IVideoTrackCompositor

createInputEndpoint

TypeScript
createInputEndpoint(option: LayerOption): IBaseProcessor;

创建视频轨道的输入图层。

参数：

option: 视频输入的布局选项。详见 LayerOption。

返回值：

IBaseProcessor: 视频输入图层对应的 IBaseProcessor 对象。

addImage

TypeScript
addImage(url: string, option: LayerOption): HTMLImageElement;

创建图片的输入图层。

调用该方法后如果需要更换图片，修改该方法返回的 HTMLImageElement 对象的 src 属性即可。

参数：

url: 可以传入以下值：
- 本地图片的相对路径。
- 在线图片的 URL。你需要确保 URL 能被 HTMLImageElement 对象加载，并且能够跨域访问。
option: 图片输入的布局选项。详见 LayerOption。

返回值：

HTMLImageElement: 图片输入图层对应的 HTMLImageElement 对象。

removeImage

TypeScript
removeImage(imgElement: HTMLImageElement): void;

删除图片的输入图层。

参数：

imgElement: 图片输入图层对应的 HTMLImageElement 对象。

setOutputOptions

TypeScript
setOutputOptions(width: number, height: number, fps?: number): void;

设置合成器输出视频的属性。

参数：

width: 输出视频的宽 (px)。
height: 输出视频的高 (px)。
fps: （可选）输出视频的帧率，默认值为 15 帧/秒。

start

TypeScript
start(): Promise<void>;

开始合图。合成器会对所有输入图层的内容进行合并，输出视频。

stop

TypeScript
stop(): Promise<void>;

停止合图。

类型定义

LayerOption

TypeScript
export type LayerOption = {
  x: number;
  y: number;
  width: number;
  height: number;
  fit?: 'contain' | 'cover' | 'fill';
};

图层的显示选项。用于 createInputEndpoint 和 addImage 方法。

属性：

x: Number 型。图层左上角相对于画布左上角的横向位移。
y: Number 型。图层左上角相对于画布左上角的纵向位移。
width: Number 型。图层的宽度 (px)。
height: Number 型。图层的高度 (px)。
fit: （可选）String 型。视频或图片内容适应所在图层的方式，可设为：
- "contain": 按比例填充并保证内容能完整显示，不足部分用黑色填充。
- "cover": 按比例填充并保证内容能充满所在图层，超出部分会被裁剪。
- "fill": 拉伸以填满所在图层。
